Lorsqu'une installation est importante, il existe des boucles haute tension pour cheminer l'électricité d'un point à un autre dans une installation HTA.

Sur le point de départ d'une boucle haute tension, il y a une cellule composée d'un interrupteur sectionneur et d'un sectionneur de mise à la terre et en court-circuit.
Sur le point d'arrivée on trouve également une cellule composée d'un interrupteur sectionneur et d'un sectionneur de mise à la terre et en court-circuit. Des clés de verrouillage existent pour éviter toute mise à la terre tant qu'au moins un des interrupteurs sectionneur est fermé.

La longueur d'une boucle est variable, elle peut être de l'ordre de quelques centaines de mètres ou de plusieurs kilomètres.
Contrairement à la basse tension, toute boucle doit être séparée et mise à la terre en amont et en aval du point d'intervention.

ATTENTION HAUTE TENSION :
Bien que la ligne soit consignée, il est nécessaire de réaliser une VAT en tout point d'intervention entre les deux points de séparation et de mettre en place un shunt équipotentiel à chaque interruption de la ligne de manière à rétablir la continuité du circuit de terre.

COMPREHENSION

Dans une consignation de boucle, après l'ouverture de l'interrupteur sectionneur d'alimentation ?
- La clé devient prisonnière
- La clé devient libre

Dans une consignation de boucle, combien de clés sont libres juste avant la première mise à la terre ?
- Aucune
- Une clé
- Deux clés

Dans une consignation de boucle, après la fermeture du sectionneur de terre ?
- La clé devient prisonnière
- La clé devient libre

Dans une consignation de boucle, combien de clés sont prisonnières après toutes les mises à la terre ?
- Aucune
- Une clé
- Deux clés

Dans une consignation de boucle, combien de VAT minimum sont nécessaires ?
- Une
- Deux
- Trois

CE QU'IL FAUT RETENIR :

Dans une consignation de boucle, il est impératif de réaliser une VAT après chaque séparation et également immédiatement avant chaque mise à la terre et en court-circuit.
A cause de la longueur des câbles d'une boucle, malgré la consignation de chaque extrémité de la boucle, il peut subsister des tensions dangereuses. Pour cela des VAT sont
régulièrement nécessaires.

Qu'est ce que la coupure de boucle HTA ?

Whatsapp

Au niveau de chaque cellule il y a un verrouillage entre l'interrupteur sectionneur et le section de terre, empêchant la fermeture du sectionneur de terre lorsque l'interrupteur sectionneur d'alimentation est encore fermé.

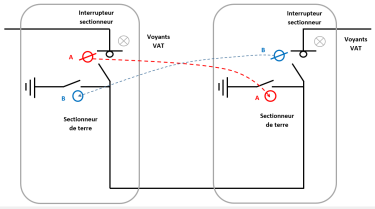

Par contre, un verrouillage par clé est nécessaire entre l'interrupteur sectionneur de la première cellule et le sectionneur de terre de la deuxième cellule.
Et à l'identique, il existe un verrouillage par clé entre l'interrupteur sectionneur de la deuxième cellule et le sectionneur de terre de la première cellule.

Consignation de la boucle par étapes

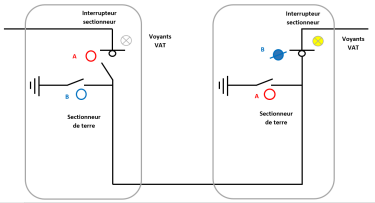

Séparation de l'interrupteur sectionneur de début de boucle

Il est alors nécessaire de réaliser une condamnation de l'interrupteur sectionneur de début de boucle. Après cela on identifie le point sur lequel faire la VAT, il s'agit dans ce cas des voyants VAT que l'on peut tester en les interchangeant avec une cellule voisine.

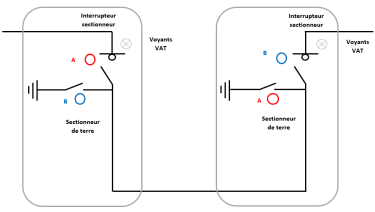

Séparation de l'interrupteur sectionneur de fin de boucle

Il est alors également nécessaire de réaliser une condamnation de l'interrupteur sectionneur de fin de boucle. Après cela on identifie le point sur lequel faire la VAT, il s'agit dans ce cas des voyants VAT que l'on peut tester en les interchangeant avec une cellule voisine.

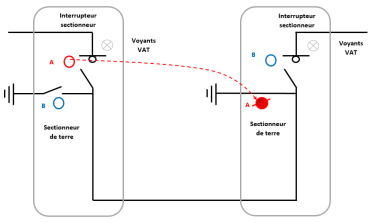

RECUPERATION DELA CLE A

INSERTION DE LA CLE A DANS LE SECTIONNEUR DE TERRE

LA CLE A DEVIENT PRISONNIERE DU SECTIONNEUR DE TERRE

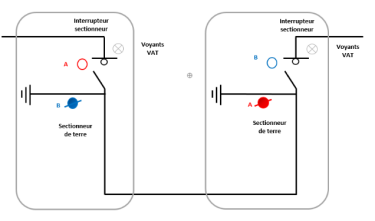

Fermeture du sectionneur de terre de fin de boucle

On renouvelle l'opération de VAT sur l'interrupteur sectionneur de début de boucle car la VAT doit se réaliser immédiatement avant la mise à la terre et en court-circuit.

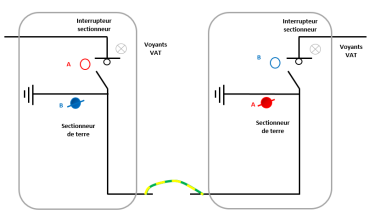

Fermeture du sectionneur de terre de début de boucle

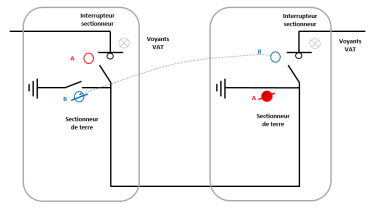

RECUPERATION DELA CLE B

INSERTION DELA CLE B DANS LE SECTIONNEUR DE TERRE

LA CLE B DEVIENT ALORS PRISONNIERE DANS LE SECTIONNEUR DE TERRE
