Quels sont les éléments d'un poste HTA-BT ?

Le poste HTA-BT et ses protections
Un poste HTA-BT est constitué des éléments suivants :
En amont :
- Un interrupteur sectionneur
- Une protection fusibles
- Un sectionneur de terre
En aval :
- Un disjoncteur débrochable

La coupure ou remise sous tension de la haute tension se réalise dans du gaz SF6 afin de limiter l'arc électrique.
Attention, un dégagement de gaz SF6 doit être signalé immédiatement.

Il existe un verrouillage mécanique entre l'interrupteur sectionneur haute tension et le sectionneur de terre.
En effet, il est impératif d'ouvrir l'interrupteur sectionneur avant la fermeture du sectionneur de terre.

En basse tension le débrochage du disjoncteur permet de garantir une séparation physique.

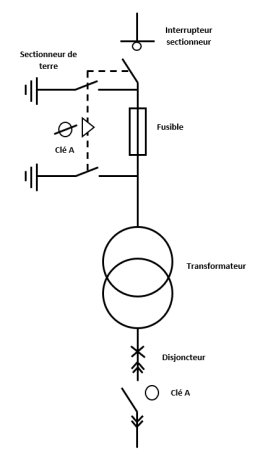

Sur le schéma ci-joint, il est possible de réaliser la séparation de la basse tension et de la haute tension dans un ordre quelconque.
Il est même recommandé d'effectuer le débrochage de la basse tension seulement une fois la séparation de la haute tension réalisée.

Poste HTA-BT

Whatsapp

COMPREHENSION

Quelle protection trouve-t-on généralement immédiatement en amont d'un transformateur HTA / BT ?
- Un interrupteur sectionneur composé de fusibles
- Un disjoncteur HT
- Un disjoncteur BT

Quelle protection trouve-t-on généralement immédiatement en aval d'un transformateur HTA / BT ?
- Un interrupteur sectionneur composé de fusibles
- Un disjoncteur HT
- Un disjoncteur BT

Quelle protection trouve-t-on en amont d'une installation composée de deux transformateur HTA / BT ?
- Un interrupteur sectionneur composé de fusibles
- Un disjoncteur HT
- Un disjoncteur BT

La disjonction d'un disjoncteur HT est telle suffisante pour séparer une installation ?
- Oui
- Non

A quel moment s'effectue la mise à la terre d'un disjoncteur HTA ?
- Après ouverture du disjoncteur HTA
- Après ouverture du sectionneur en amont du disjoncteur HTA
- Après ouverture des sectionneurs amont et aval du disjoncteur HTA

CE QU'IL FAUT RETENIR :

Contrairement à la basse tension, seuls les sectionneurs et interrupteurs sectionneurs permettent de réaliser une séparation des sources de tension car l'action seule d'un disjoncteur HT ne suffit pas. Une autre différence importante par rapport à la basse tension est la mise à la terre et en court-circuit.
Il est toujours possible d'intervenir en toute sécurité sur une installation haute tension : si la consignation d'un poste HTA / BT n'est pas suffisante, alors il est possible de réaliser la séparation au niveau du disjoncteur général dans le cas ou celui-ci existe, sinon, on peut demander au fournisseur d'énergie de procéder à une séparation en amonts de votre installation.

Les clés de verrouillage d'un poste HTA-BT

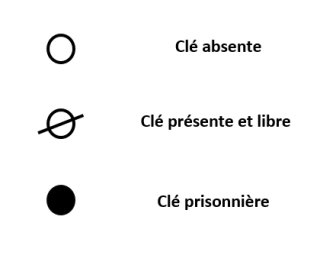

Afin d'éviter des manipulations dangereuses, il existe un système de clés de verrouillage.
Généralement, une clé est présente au niveau du disjoncteur basse tension et seule la coupure et la séparation du disjoncteur basse tension va permettre le retrait de cette clé afin de permettre la mise à la terre et en court-circuit de la partie haute tension.

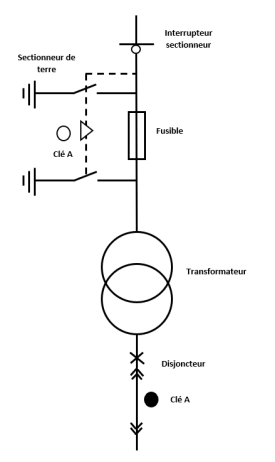

Positionnement des clés d'un poste HTA-BT en service

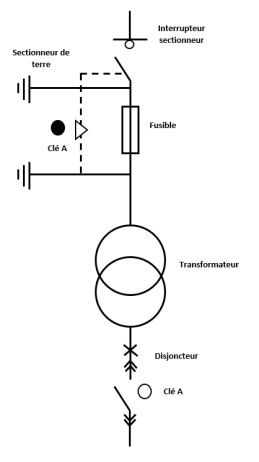

Positionnement des clés d'un poste HTA-BT consigné

Cas de plusieurs transformateurs

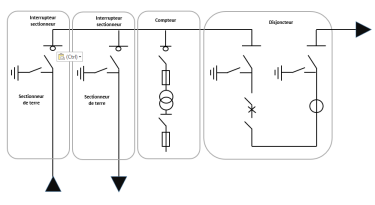

A partir de deux transformateurs HTA / BT, il est nécessaire de disposer d'un disjoncteur général HTA pour protéger l'installation complète et le cas échéant, de pouvoir assurer une coupure d'urgence de l'ensemble de l'installation. Le comptage s'effectue dans ce cas-là en haute tension, il existe pour cela une cellule de comptage HTA composée d'un transformateur HTA / BT. Les trois cellules de gauche, incluant le comptage sont verrouillées par le distributeur d'énergie. L'installation client commence à partir du disjoncteur général HTA.

Chaque transformateur HTA / BT possède ses propres protections amont et aval et il reste bien entendu possible de consigner chaque transformateur séparément. Attention, lorsque les besoins de consommation augmentent, il est forcément nécessaire d'augmenter la puissance fournie. Pour cela, une des solutions serait de remplacer le transformateur existant par un transformateur plus puissant, mais cela modifie le courant de court-circuit à l'origine de l'installation. Il faudra alors modifier les pouvoirs de coupure de toutes les protections basse tension situées en aval du transformateur. Alors que si l'on rajoute un deuxième transformateur, le pouvoir de coupure des éléments existants n'est pas à modifier.
