Les Equipements de protection collective sont choisis en fonction de la tension.

Les protections collectives en haute tension
Les principaux équipements sont :
- Le tabouret isolant
- Les nappes isolantes
- L'outillage isolant
- Les VAT
- Les cadenas de consignation

COMPREHENSION

Quel type de détecteur haute tension utiliser pour mesurer une tension de 90 000 V ?
- Un détecteur capacitif
- Un détecteur résistif

Les équipements de protection collective sont choisis en fonction de ?
- La tension
- L'intensité

Lors de l'interruption d'une liaison équipotentielle, à quel moment met-t'on en place un shunt ?
- Avant l'interruption
- A près l'interruption

Lors d'une VAT avec un détecteur résistif, par quel point commence la connexion du VAT ?
- La terre
- La phase

Quelle est la section la plus forte des dispositifs suivants ?
- Un dispositif de mise à la terre et en court-circuit
- Une liaison équipotentielle

CE QU'IL FAUT RETENIR :

Sur une installation haute tension, des tensions dangereuses peuvent apparaitre malgré une consignation complète.
Les tensions dangereuses peuvent apparaitre sur les masses des récepteurs mais également sur les conducteurs consignés.
La mise à la terre et la mise en place de liaisons équipotentielles permettent d'atténuer ce danger.

Quels sont les équipements de protection collective en haute tension ?

Whatsapp

Le tabouret isolant
Un tabouret isolant a pour but d’isoler l'opérateur du sol, afin qu’il ne soit pas traversé par un courant électrique, en cas de contact direct ou indirect.

Le vérificateur d'absence de tension capacitifs
Les normes distinguent deux catégories de vérificateurs d’absence de tension en haute tension :
• les détecteurs haute tension capacitifs - norme NF EN 61243-1 - 1 kV à 765 kV
Ils se présentent sous la forme d'une perche et la mesure se réalise avec un seul point de mesure.

Généralement on utilise des détecteurs capacitifs pour les postes et lignes haute tension.

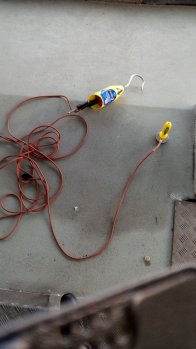

Le vérificateur d'absence de tension résistifs
• les détecteurs haute tension résistifs - norme NF EN 61243-2 - 1 kV à 36 kV
Ils se présentent sous la forme d'une perche plus un conducteur de liaison à la terre. Comme pour les VAT basse tension, la mesure se réalise entre deux points.

Les détecteurs résistifs sont plutôt utilisés pour les caténaires basse tension.

COMMENT TRAVAILLER EN SECURITE EN HAUTE TENSION ?
Pour travailler en toute sécurité en haute tension, il faut procéder à une analyse poussée des risques et une préparation méticuleuse du travail.
- Déterminer les zones et les distances à respecter.
- Assurer une consignation complète des points sur lesquels le travail doit avoir lieu.
- Mettre en place ou faire mettre en place les liaisons équipotentielles sur le chantier
- Ne jamais interrompre une liaison équipotentielle
- Mettre en place des shunts équipotentiels lorsqu'une liaison équipotentielle risque d'être interrompue.
- Garder les EPI même une fois l'installation consignée
