Les bases en électricité

La première chose qui est présente dans un circuit électrique est la tension en Volt. Lorsque l’électricité est présente mais qu’elle n’est pas encore utilisée, nous avons seulement la tension en volt.

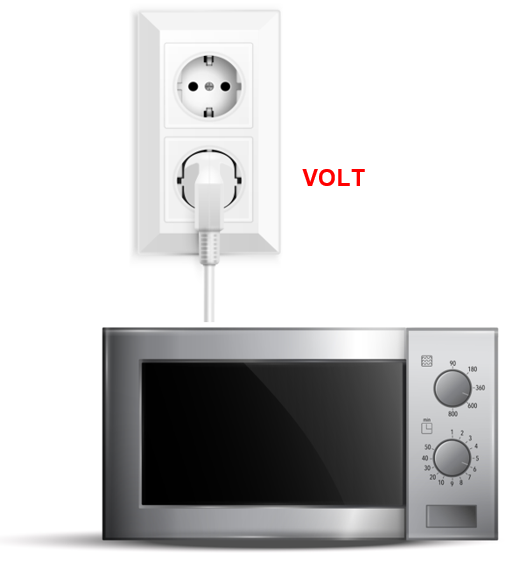

Dans l’exemple ci-dessous, le four micro-ondes est éteint. La tension en Volt est présente sur la prise. La tension en Volt est une valeur fixe, généralement égale à 230 V dans les maisons.

Lorsqu’un appareil est allumé, l’électricité est envoyée dans les câbles pour aller vers cet appareil électrique.
Le fluide qui circule dans les câbles s’appelle des Ampères.
Lorsque l’électricité arrive dans l’appareil électrique, elle transformée en chaleur ou en mouvement. Le résultat de cette transformation s’exprime en Watt.
L’électricité est intégralement transformée en chaleur dans les radiateurs électriques, et tous les appareils chauffants, et perdues partiellement sous forme de chaleur dans tous les appareils électriques.
L’électricité est transformée en mouvement dans les moteurs électriques.
L’électricité est transformée en chaleur et en mouvement dans les lave-linge, lave-vaisselle.

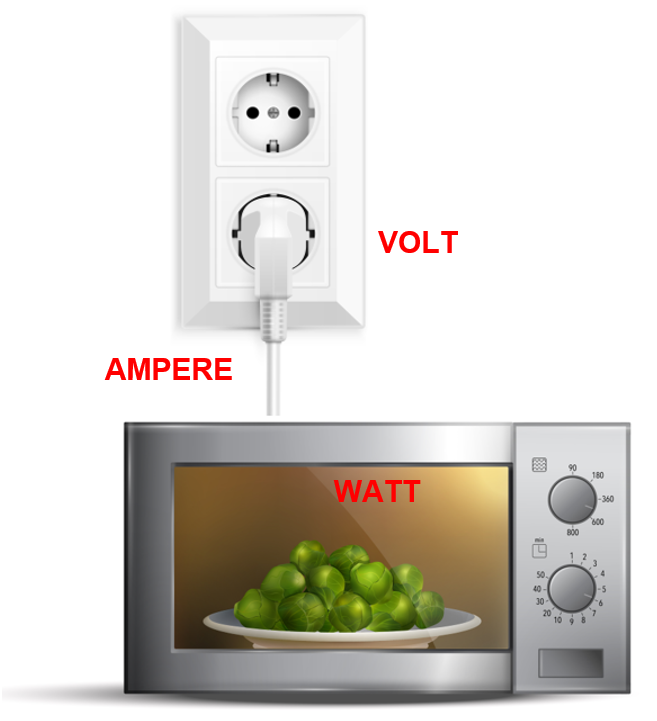

Dans l’exemple ci-dessous, le four micro-onde est allumé.
La tension est volt est toujours présente.
L’intensité en Ampère circule dans le câble vers le four micro-onde.
Au niveau du microonde, l’électricité est transformée en chaleur et mouvement, ce sont les Watt.

Comparaison de l'électricité avec de l'air
Comparaison de l'électricité avec un arc et des flèches

Mesure électrique

Gonflage d'un pneu

Arc avec des flèches

Tension en Volt

Pression de l'air

Tension de la corde de l'arc

Intensité en Ampère

Débit ou circulation d'air dans le tuyau

Les flèches lancées

Puissance en Watt = chaleur ou mouvement

Pneu gonflé

Impact sur la cible

Résistance en Ohm = freinage des Ampères

Freinage de l'air dans le tuyau

Freinage des flèches dans l'air

Calculs électriques de base

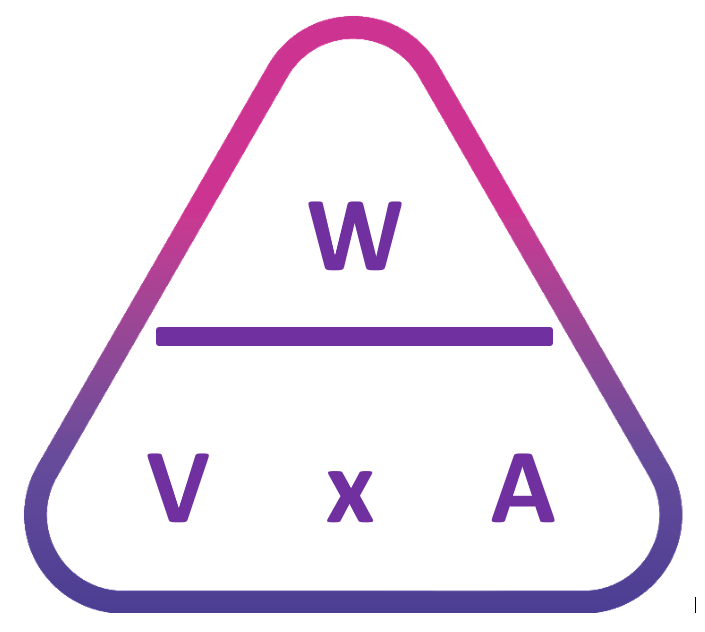

La puissance en Watt (W), la tension en Volt(V) et l’intensité en Ampère (A) sont liés par une relation mathématique. Pour comprendre cette relation, on dispose ces éléments dans un triangle.

Pour chercher une valeur, on masque la lettre que l’on recherche et le triangle donne la formule.

Si l’on cherche les Ampères, on masque la lettre A et l’opération est W / V.
Si l’on cherche les Watt, on masque la lettre W et l’opération est V x A.
Il est plutôt rare de chercher les Volts, mais si on masque les Volt, l’opération est W / A.

Généralement, on a besoin de chercher les ampères afin de connaitre la section des câbles de raccordement de l’appareil.
La puissance en Watt est écrite sur l’appareil et la tension en Volt est toujours fixe et égale à 230 V dans de nombreux pays.

Voici les sections de câbles dans une maison :
Câble 1,5 mm2 pour 16 A (8 points lumineux max)
Câble 1,5 mm2 pour 16 A (8 prises max)
Câble 2,5 mm2 pour 20 A (12 prises max)
Câble 2,5 mm2 pour 20 A (6 prises max cuisine)
Câble 6 mm2 pour 32 A (1 plaque de cuisson)

Exemple :
Quelle section de câble faut -il pour une plaque de cuisson de 6000 W.
On cherche les Ampères = 6000 W / 230 V = 26 A environ
La section des câbles est 6 mm2.

Questions sur les bases électriques

1 - La section des câbles dépend de :
- La tension en Volt
- L’intensité en Ampères

2 - Quelle section de câble faut -il pour un chauffage de 2000 Watt ?
- 1,5 mm2
- 2,5 mm2
- 6 mm2

3 - Quelle valeur électrique est fixe dans une installation électrique ?
- La tension en Volt
- L’intensité en Ampère
- La puissance en Watt

4 - Au niveau d’un prise non utilisée, il y a :
- La tension en Volt
- L’intensité en Ampère
- La puissance en Watt

5 - Lorsqu’un appareil de chauffage fonctionne, il y a :
- La tension en Volt
- L’intensité en Ampère
- La puissance en Watt

Réponses

1 - La section des câbles dépend de :
- L’intensité en Ampères

2 - Quelle section de câble faut -il pour un chauffage de 2000 Watt ?
- 1,5 mm2

3 - Quelle valeur électrique est fixe dans une installation électrique ?
- La tension en Volt

4 - Au niveau d’un prise non utilisée, il y a :
- La tension en Volt

5 - Lorsqu’un appareil de chauffage fonctionne, il y a :
- La tension en Volt
- L’intensité en Ampère
- La puissance en Watt
