Le système de terre TNCS

Dans le système TNCS, au départ, le conducteur de neutre et le conducteur de terre sont confondus. Ensuite le conducteur de neutre et le conducteur de terre sont séparés.
On est dans un système TNC sur la première partie de l’installation, et on passe sur un système TNS sur la deuxième partie de l’installation.

Ce système est utilisé dans l’industrie car il permet une économie importante lors de la création de l’installation. L’économie se situe au niveau du câblage et au niveau du disjoncteur général car le neutre ne doit pas être protégé lorsque neutre et terre sont confondus.

Lorsque neutre et terre sont confondus, on nomme le câble PEN.
PE = protection électrique = terre
PEN = protection électrique+neutre

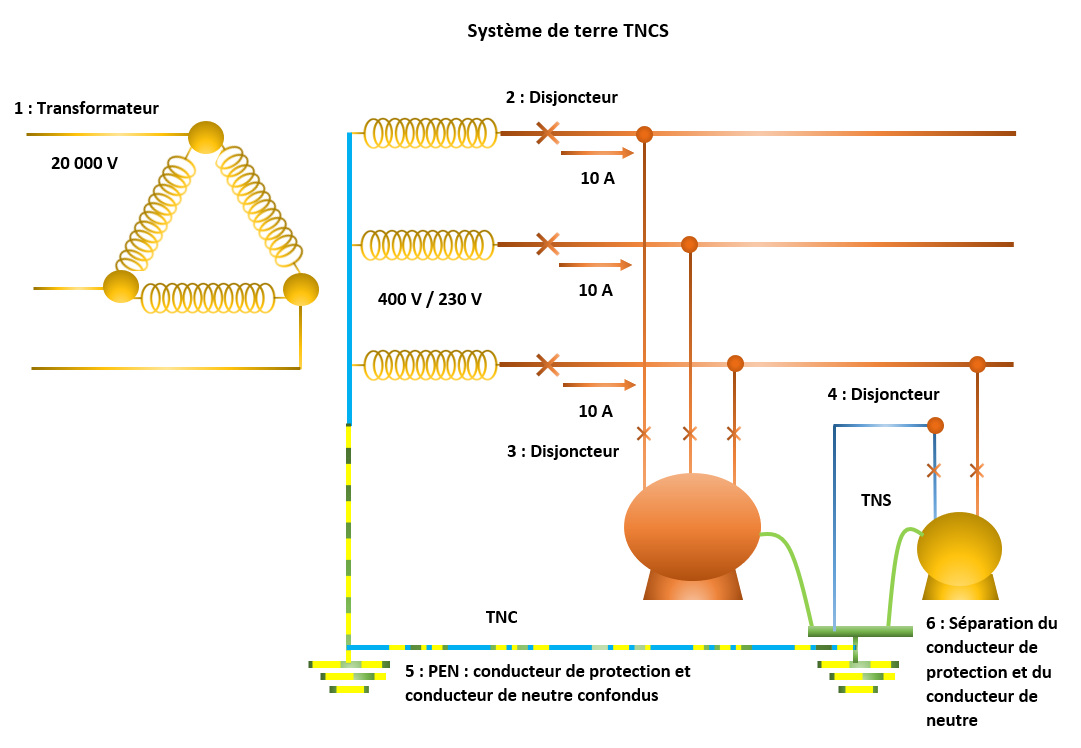

Système de terre TNCS en triphasé
1 : Transformateur ; 2 et 3 et 4 : Disjoncteur ; 5 : PEN : Conducteur de protection et conducteur de neutre confondus ; 6 : Séparation du conducteur de protection et du conducteur de neutre

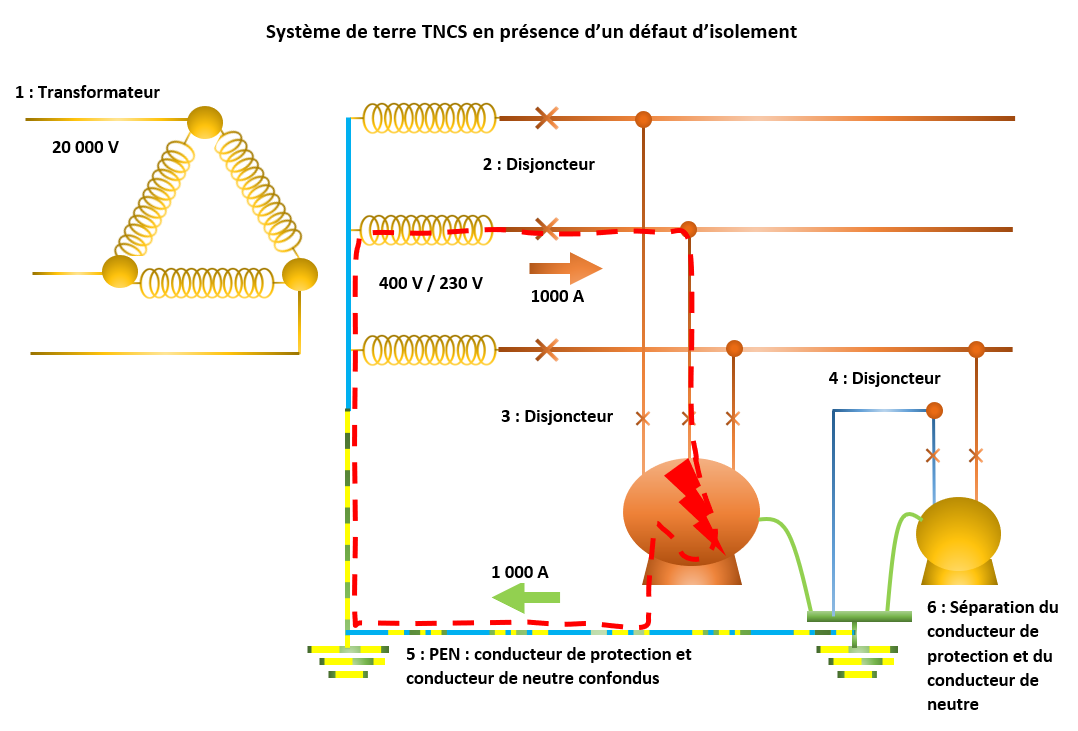

Système de terre TNCS triphasé en présence d’un défaut d’isolement
1 : Transformateur ; 2 et 3 et 4 : Disjoncteur ; 5 : PEN : Conducteur de protection et conducteur de neutre confondus ; 6 : Séparation du conducteur de protection et du conducteur de neutre

Dans quels cas utilise t’on le système de terre TNCS :
Le système TNCS est utilisé dans les installations industrielles et tertiaires disposant d’un transformateur privé.

Avantages du système de terre TNCS :
Son efficacité
Son coût
Son niveau de sécurité élevé car la tension sur les masses est faible en cas de défaut d’isolement

Inconvénients du système de terre TNCS :
Sa mise en œuvre demande une certaine technicité.
Les courants de défaut sont élevés.
Le conducteur de neutre ne peut pas être séparé lors d’une consignation
Interdiction dans les zones ATEX (atmosphères explosives)
Nécessité d’un transformateur privé.
