Le système de terre IT

Le système de terre IT est utilisé lorsque l’on souhaite une continuité de service.
Dans ce système, lorsqu’un défaut d’isolement apparait, il n’y a pas coupure de l’installation.

Le défaut est signalé et pourra être traité dès que cela sera possible.

Dans certains cas, une coupure au moindre défaut peut avoir des conséquences néfastes.
Prenons le cas d’un défaut sur une piste d’atterrissage en plein nuit, il est préférable de ne pas couper l’électricité.

Lors de l’apparition d’un deuxième défaut d’isolement il y a coupure de l’alimentation électrique.
Dans le système IT le conducteur de neutre est isolé de la terre et les masses métalliques sont reliées à la terre.
Il existe une deuxième version du système de terre IT : le neutre est relié à la terre par une impédance de forte valeur.
Le rôle de l’impédance est d’isoler le neutre de la terre, de fixer le potentiel du neutre, de limiter les surtensions et les variations de tension.

Le principe du système de terre IT est inverse aux systèmes de terre TT et TN.
Dans le système IT, on limite l’écoulement des courants de défaut vers la terre.
Le système IT fonctionne comme un tabouret isolant : le tabouret limite fortement le passage courant.

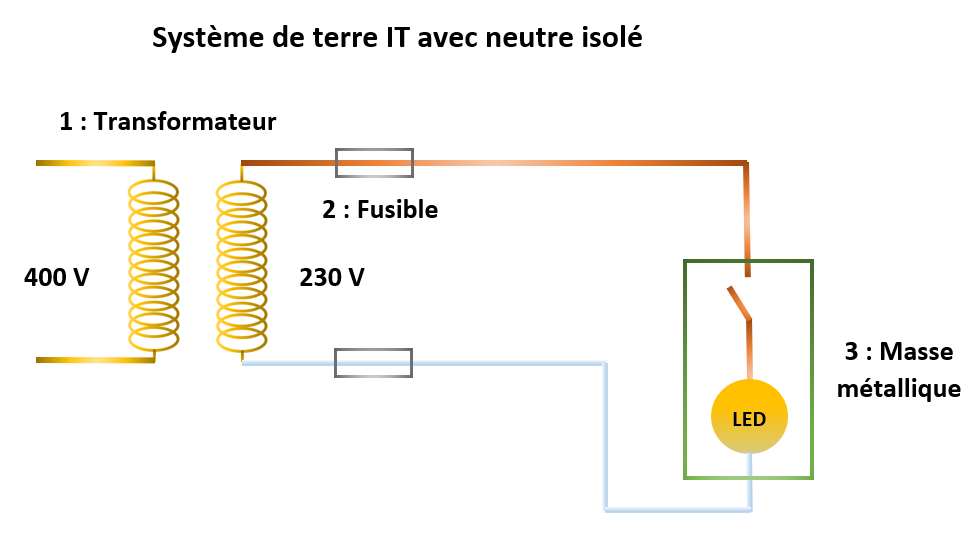

Système de terre IT avec neutre isolé en monophasé
1 : Transformateur ; 2 : Fusible ; 3 : Masse métallique

Le système de terre IT dans sa forme la plus simple existe lorsque l’on a un transformateur d’isolement monophasé alimentant certaines prises de salle de bain ou certains éclairages de sécurité.

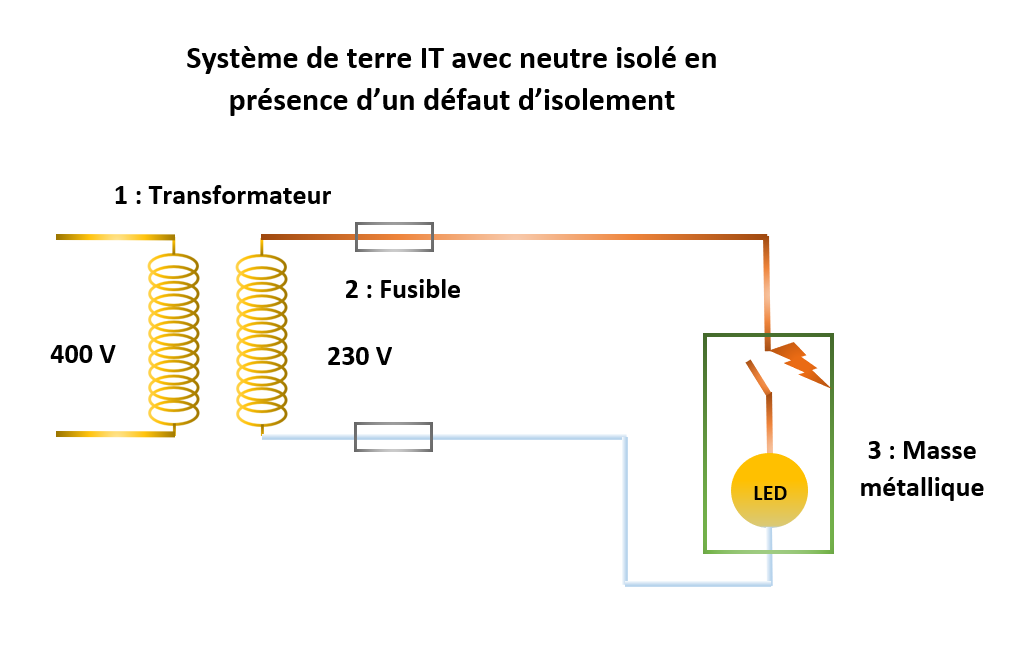

Système de terre IT monophasé avec neutre isolé en présence d’un défaut d’isolement
1 : Transformateur ; 2 : Fusible ; 3 : Masse métallique

Lors d’un défaut d’isolement, le défaut ne s’écoule pas vers la terre. Si une personne touche malencontreusement la masse métallique, il n’y aura pas de choc électrique car il n’y a pas de boucle de défaut vers la terre. Attention il faut utiliser un seul appareil électrique par transformateur.
Dans le cas d’utilisation de plusieurs récepteurs, il peut y avoir une boucle de courant entre les récepteurs.

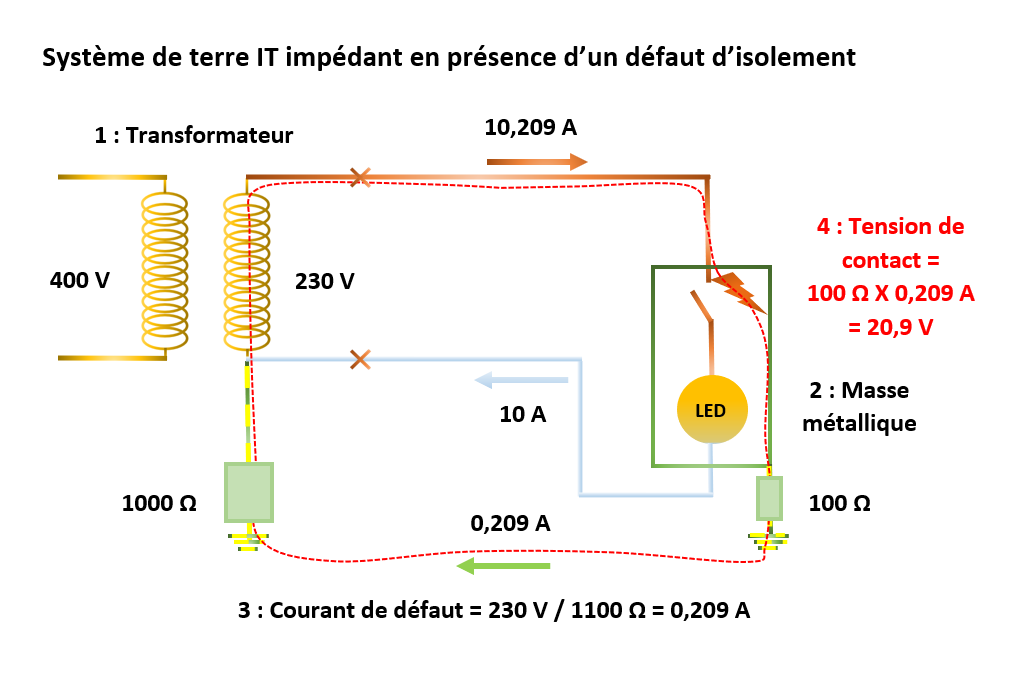

Système de terre IT avec neutre impédant en monophasé en présence d’un défaut d’isolement
1 : Transformateur ; 2 : Masse métallique ; 3 : Courant de défaut ; 4 : Tension de contact ;

La valeur de l’impédance est de l’ordre de 1000 ohm en industrie.

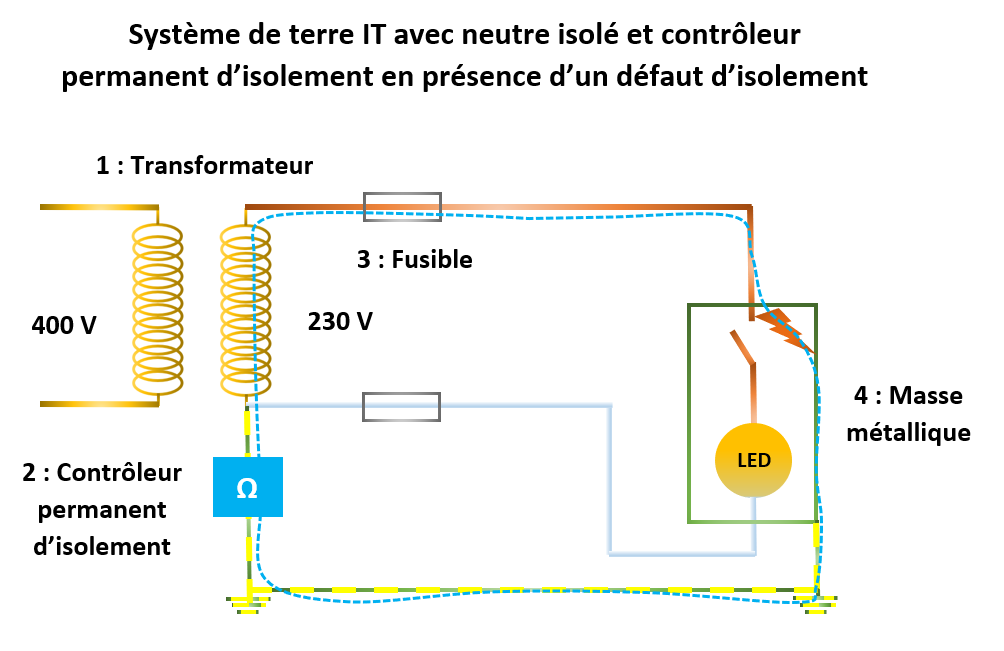

Système de terre IT monophasé avec neutre isolé et contrôleur permanent d’isolement en présence d’un défaut
1 : Transformateur ; 2 : Contrôleur permanent d’isolement ; 3 : Fusible ; 4 : Masse métallique

Comment fonctionne un contrôleur permanent d’isolement (CPI) ?
Le contrôleur permanent d’isolement est un ohmmètre qui injecte un courant de très basse fréquence et lorsqu’un défaut d’isolement apparait, il y a une signalisation du défaut.

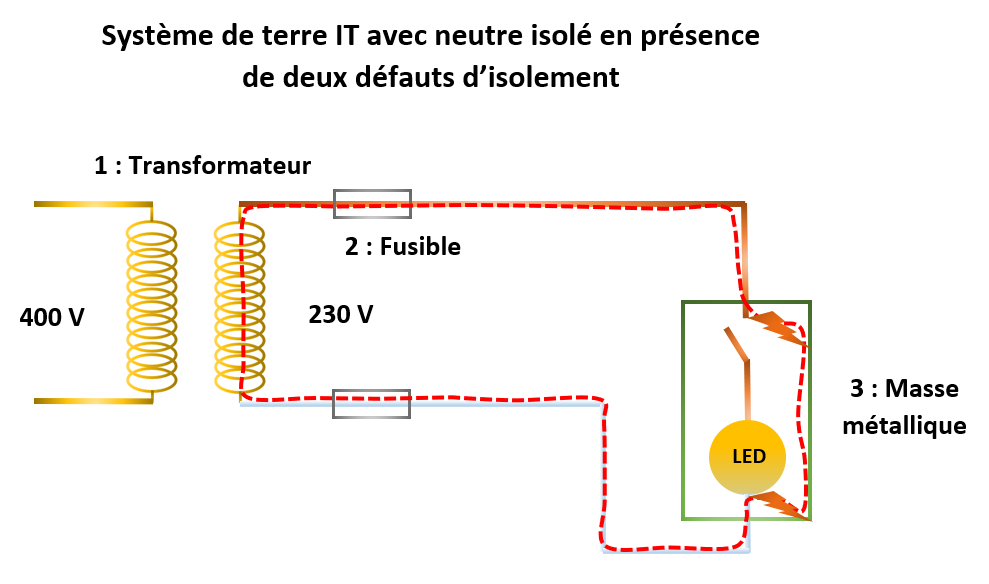

Système de terre IT monophasé avec neutre isolé en présence de deux défauts d’isolement
1 : Transformateur ; 2 : Fusible ; 3 : Masse métallique

Dans un système IT, lorsque deux défauts d’isolement apparaissent, il y a un court-circuit à condition que les deux défauts soient sur deux potentiels différents.

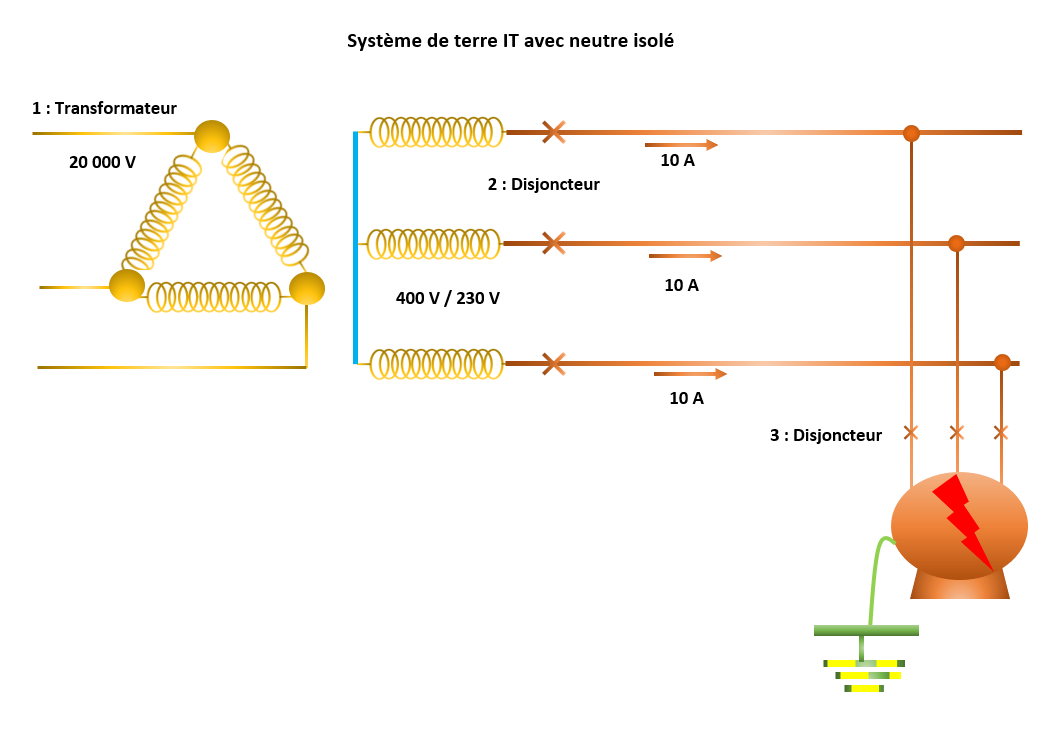

Système de terre IT triphasé avec neutre isolé en présence d’un défaut d’isolement
1 : Transformateur ; 2 et 3 : Disjoncteur

Dans le système de terre IT, il n’est pas recommandé de distribuer le conducteur de neutre pour les raisons suivantes :
- Eviter lors du deuxième défaut que des courants importants parcourent des câbles de plus faible section
- Lors du premier défaut d’isolement, la tension entre phase et terre peut atteindre 400 V et cela dépasse la tension de 230 V des appareils monophasés.

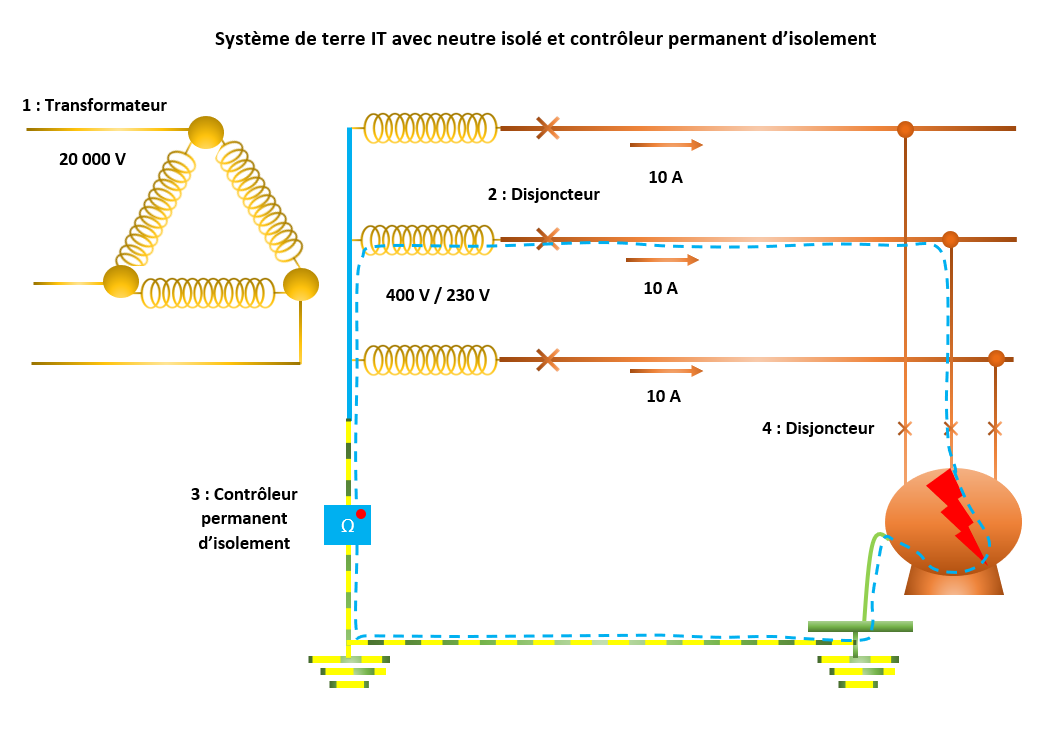

Système de terre IT triphasé avec neutre isolé et contrôleur permanent d’isolement
1 : Transformateur ; 2 et 4 : Disjoncteur ; 3 : Contrôleur permanent d’isolement

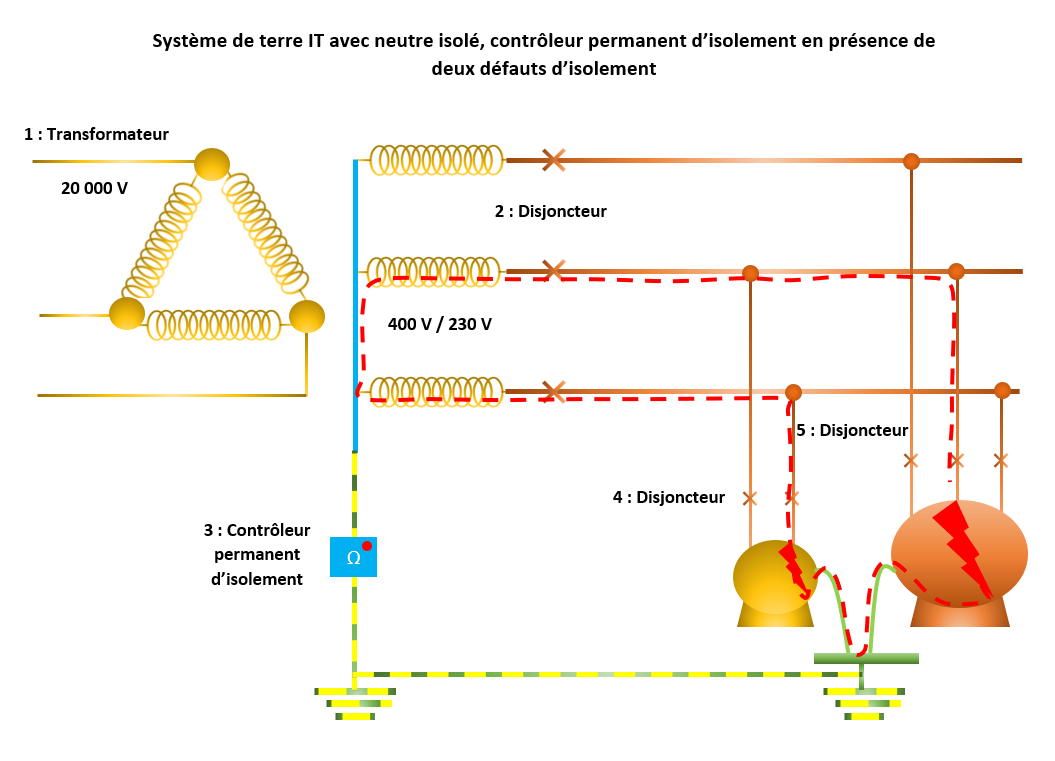

Système de terre IT triphasé avec neutre isolé et contrôleur permanent d’isolement avec deux défauts d’isolement
1 : Transformateur ; 2 et 4 et 5 : Disjoncteur ; 3 : Contrôleur permanent d’isolement

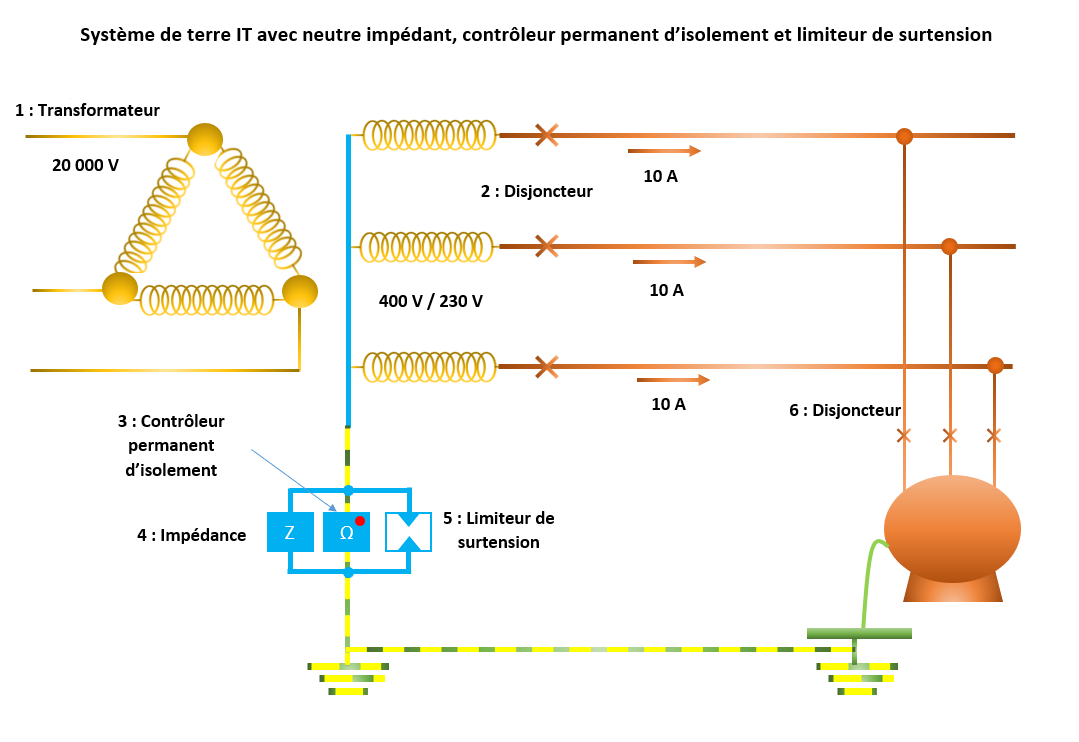

Système de terre IT triphasé avec neutre impédant et contrôleur permanent d’isolement
1 : Transformateur ; 2 et 6 : Disjoncteur ; 3 : Contrôleur permanent d’isolement ; 4 : Impédance ; 5 : Limiteur de surtension

Le limiteur de surtension protège contre des surtensions de 440 V.

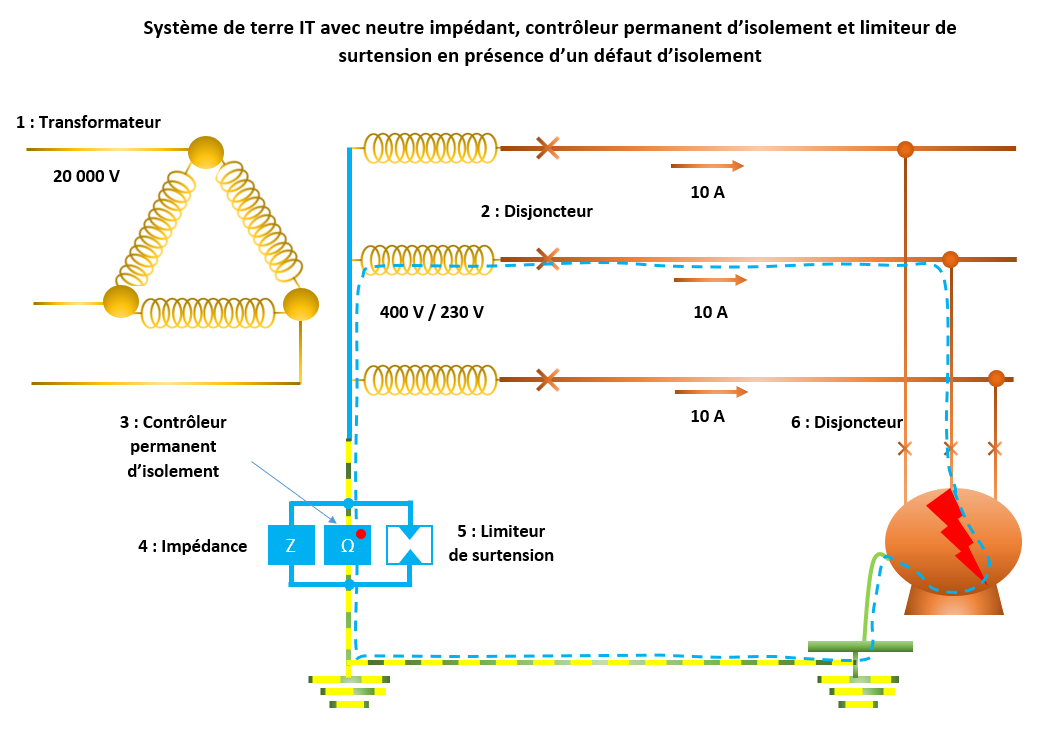

Système de terre IT triphasé avec neutre impédant et contrôleur permanent d’isolement, limiteur de surtension en présence d’un défaut d’isolement.
1 : Transformateur ; 2 et 6 : Disjoncteur ; 3 : Contrôleur permanent d’isolement ; 4 : Impédance ; 5 : Limiteur de surtension

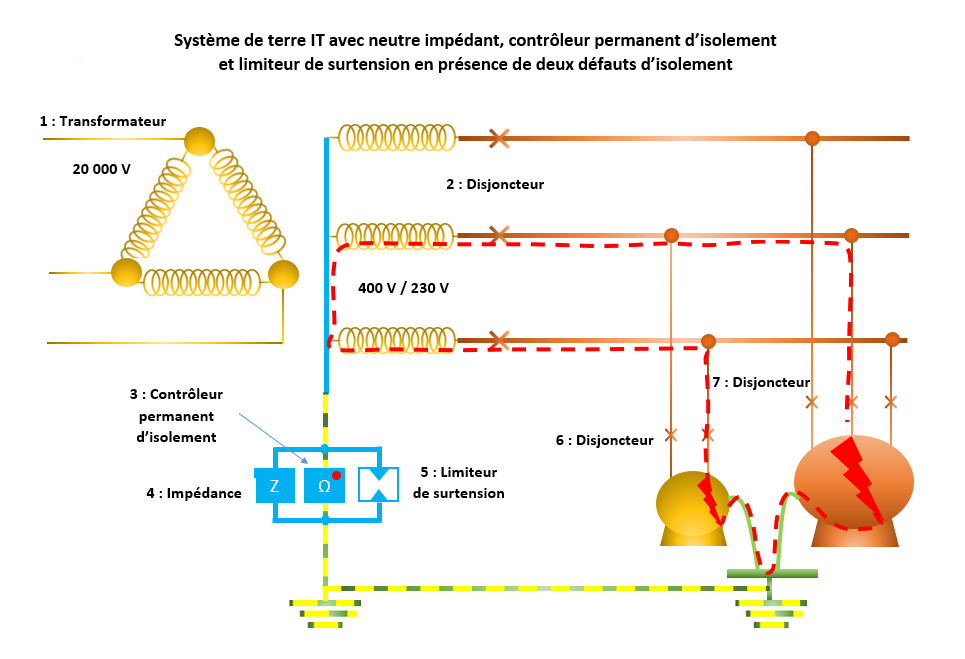

Système de terre IT triphasé avec neutre impédant et contrôleur permanent d’isolement, limiteur de surtension avec deux défauts d’isolement.
1 : Transformateur ; 2 et 6 et 7 : Disjoncteur ; 3 : Contrôleur permanent d’isolement ; 4 : Impédance ; 5 : Limiteur de surtension

Dans quels cas utilise t’on le système de terre IT :
Ce système est utilisé dans les hôpitaux, les industries agro-alimentaires, les carrières de pierre, les pistes d’atterrissage, tous les endroits où la continuité de service est nécessaire.

Avantages du système de terre IT :
Son efficacité
Ce système évite la coupure brutale d’électricité et préserve le fonctionnement.

Inconvénients du système de terre IT :
La recherche des défauts est complexe.
Sa mise en œuvre est technique
Analogie avec l’évacuation des gaz toxiques d’une habitation :
Le système IT correspond à un milieu confiné avec surveillance du taux de CO2.
