Les classes de matériel déterminent le mode de protection des appareils électriques.
Il existe 4 classes de matériel électrique.
Le matériel classe 0 est interdit car il ne possède aucune protection.
Voici des exemples de matériel de classe 0.

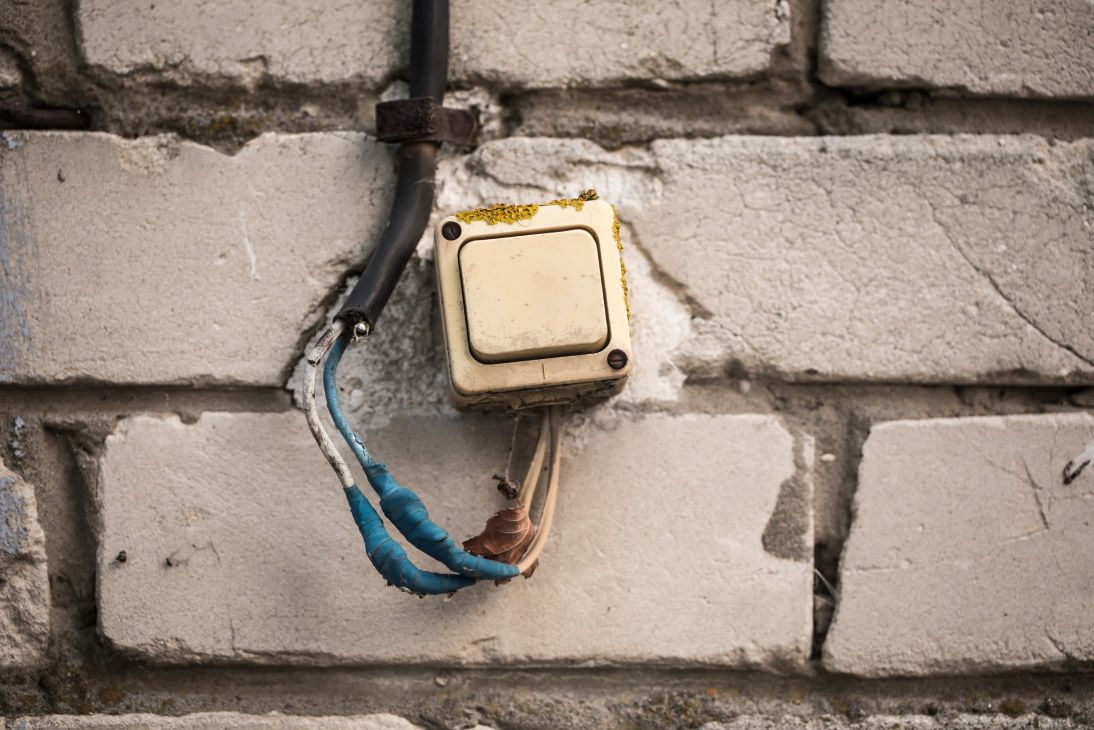

Interrupteur non protégé
Appareil de chauffage à résistance
Lave-linge relié à une prise sans terre
Le mode de protection du matériel de classe 1 est la liaison à la terre de l’appareil.
Symbole de la terre

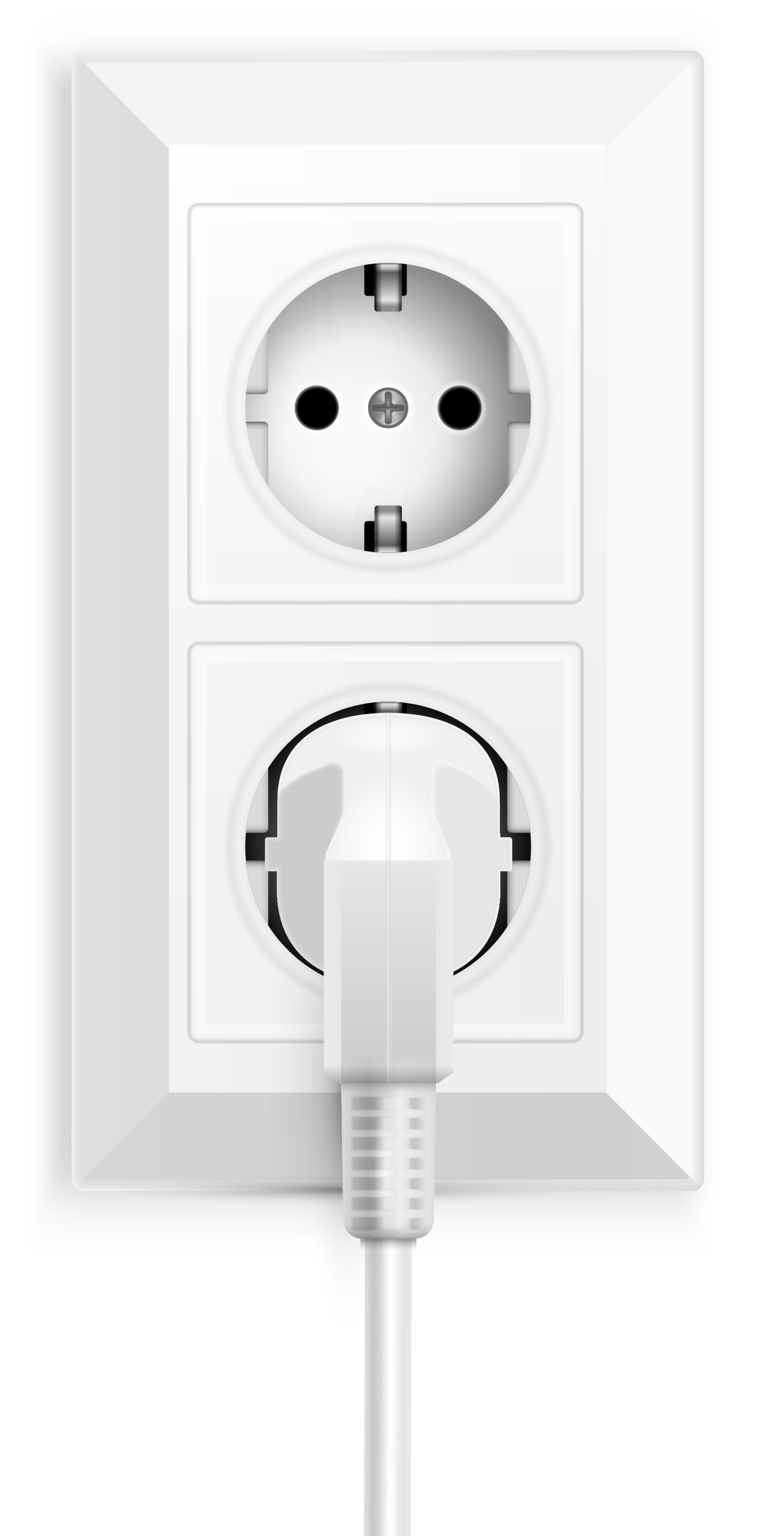

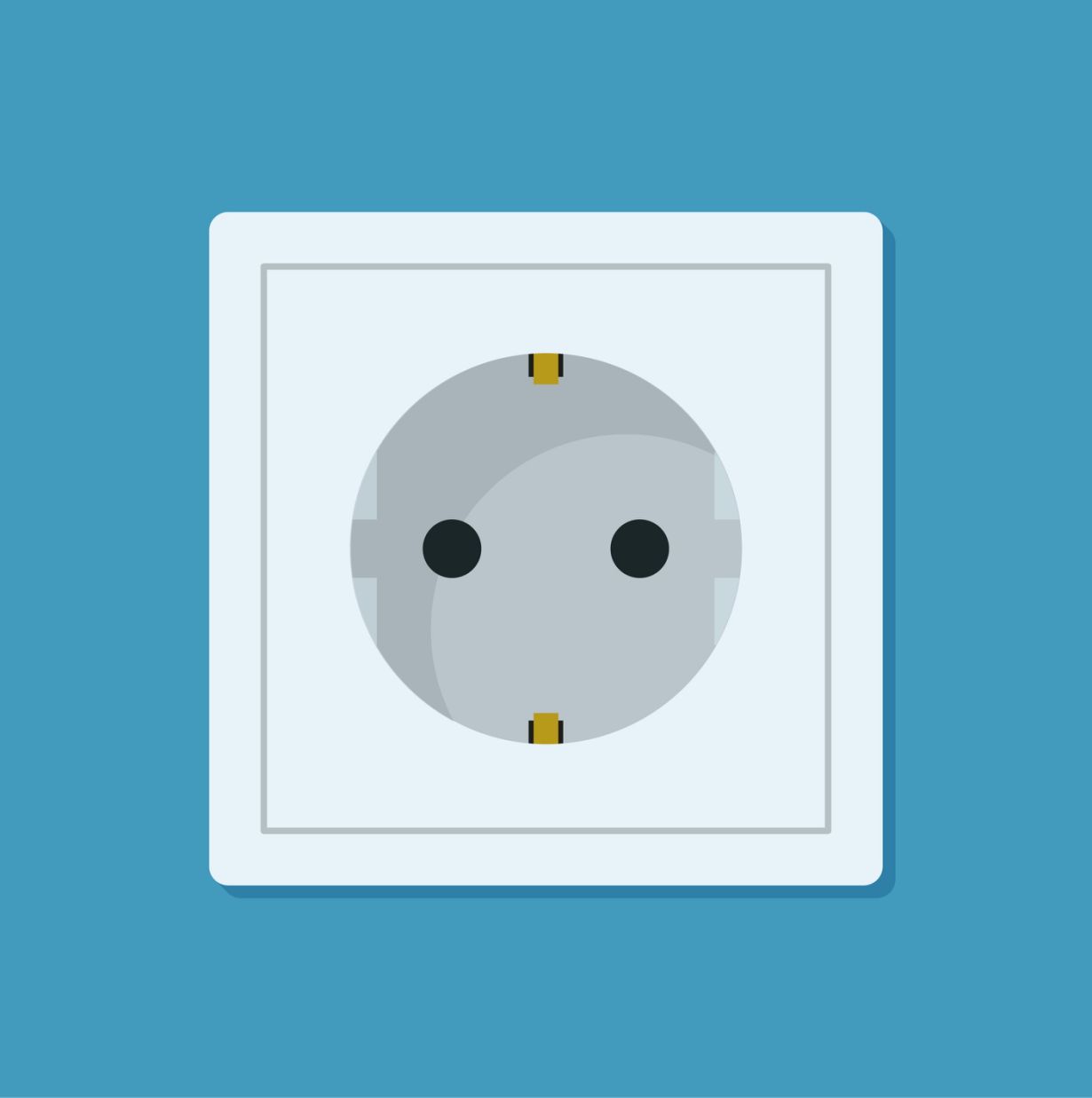

Prise de courant avec terre

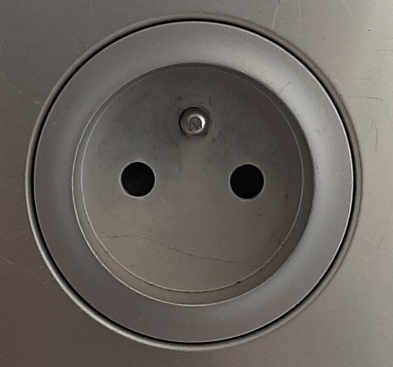

Prise de courant avec terre

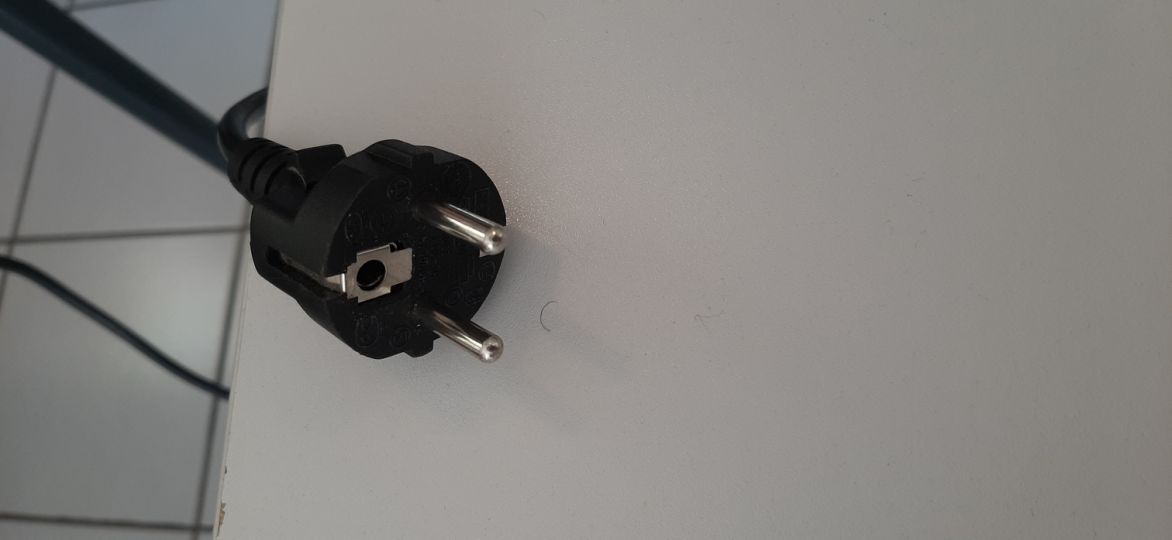

Fiche de courant avec terre

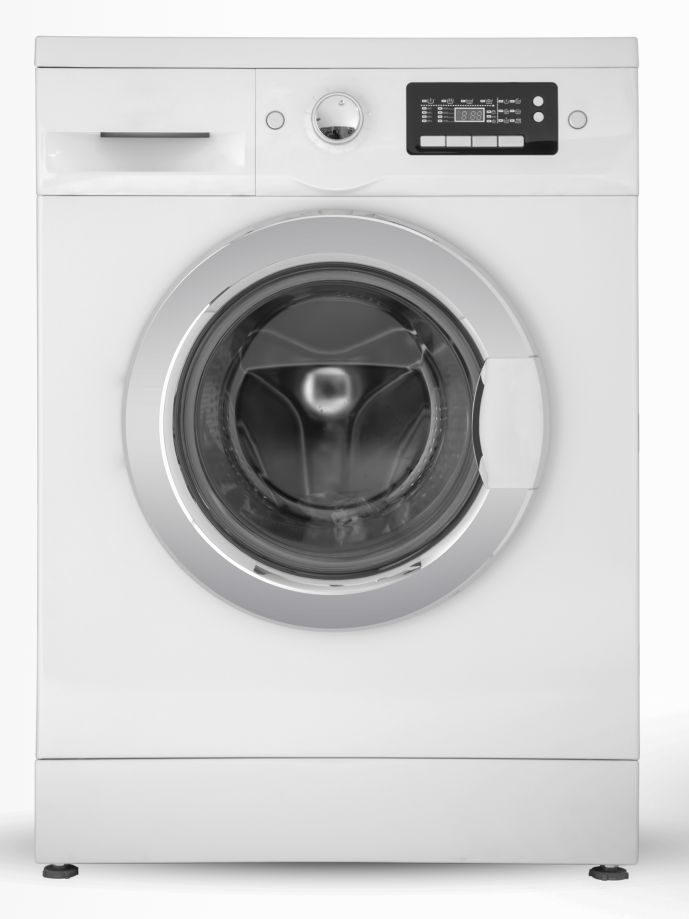

Appareil classe 1 : Lave-linge relié à la terre
Tous les appareils portatifs et amovibles doivent être de classe 2 minimum.
Il s’agit du matériel fonctionnant en très basse tension.
La tension maximum d’un appareil de classe 3 est 24 V encourant alternatif et 60 V en courant continu.

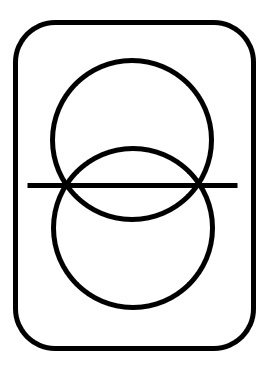

Le symbole d’un appareil de classe 3 est le suivant :
Parfois on trouve l’ensemble des deux symboles suivants :

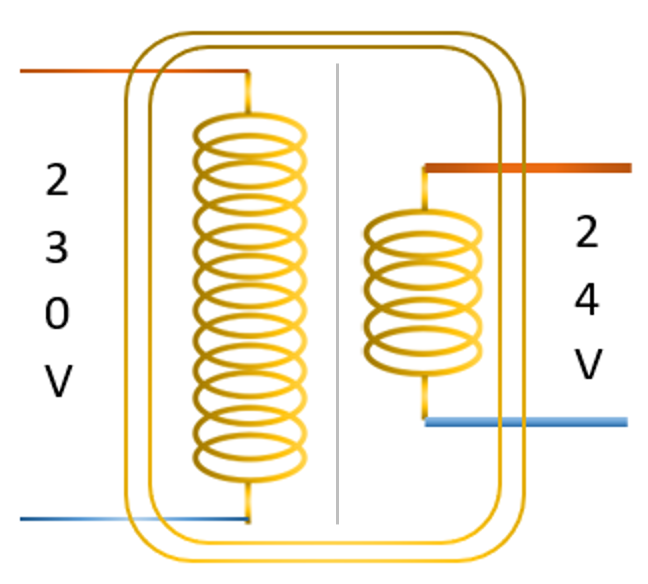

Principe de fonctionnement d’un appareil de classe 3 :
.png?t=d0027d4a_1117_457d_87f9_92d91ae57259)
Utilisation d’un transformateur de sécurité :
- Très basse tension en sortie du transformateur
- Séparation physique entre l’entrée du transformateur et la sortie du transformateur
- Le transfert d’électricité entre l’entrée et la sortie du transformateur s’effectue par magnétisme.
1 - Dans quelle classe, le matériel est relié à la terre ?
- Classe 0
- Classe 1
- Classe 2
- Classe 3
2 - Peut-on utiliser un matériel de classe 0 ?
- Oui
- Non
3 - Quelle est la classe de matériel la plus sûre ?
- Classe 0
- Classe 1
- Classe 2
- Classe 3
4 - A quelle classe de matériel appartiens une cuisinière électrique ?
- Classe 0
- Classe 1
- Classe 2
- Classe 3
5 - Dans quelle classe de matériel, y a t-il un transformateur ?
- Classe 0
- Classe 1
- Classe 2
- Classe 3
Réponses
1 - Dans quelle classe, le matériel est relié à la terre ?
- Classe 1
2 - Peut-on utiliser un matériel de classe 0 ?
- Non
3 - Quelle est la classe de matériel la plus sûre ?
- Classe 3
4 - A quelle classe de matériel appartiens une cuisinière électrique ?
- Classe 1
5 - Dans quelle classe de matériel, y a t-il un transformateur ?
- Classe 3
