Les schémas de liaison à la terre

Définitions à propos des systèmes de terre

Les systèmes de terre ont pour objectif la protection des personnes.

Définition de défaut d’isolement :
Un défaut d’isolement existe lorsque de l’électricité est anormalement présente sur le châssis d’un appareil électrique.

Exemples de défaut d’isolement :
- Un câble dénudé à l’intérieur d’un lave-linge est en contact avec le châssis de la machine.
- Une miette de pain dans un grille-pain crée un contact électrique entre la résistance du grille-pain et la carcasse métallique.
- Du liquide renversé sur une plaque de cuisson électrique entraine la circulation d’électricité sur l’objet.
Dans ces trois exemples, les parties extérieures de l’appareil deviennent dangereuses et l’utilisateur peut subir un choc électrique.

Le défaut d’isolement provoque une fuite d’électricité. On peut comparer les défauts d’isolement avec une fuite de gaz.

Définition de contact indirect :
C’est le contact accidentel d’une personne avec un élément extérieur d’un appareil électrique défectueux. Dans ce cas la personne subit un choc électrique et le défaut est invisible.

Les systèmes de terre protègent contre les contacts indirects.
De nombreux objets électriques sont en plastiques et sont conçus pour protéger contre les contacts indirects.
Le système de terre protège une installation complète contre tous les défauts d’isolement.

Lorsqu’il y a une fuite d’électricité à cause d’un défaut, on peut subir un choc électrique sur n’importe quel élément d’une habitation. Cette électricité perdue peut se retrouver sur les objets suivants :
- Evier
- Baignoire
- Robinets
- Frigo
- Ordinateur
- Fenêtre.
La principale mesure de protection contre les contacts indirects est la terre.
La mise à la terre des éléments consiste à relier la partie métallique de l’appareil à la terre.

Définition de masse :
Une masse est le châssis métallique d’un appareil électrique, il s’agit de l’enveloppe de l’appareil.

Exemples de masses métalliques :
- Châssis d’un lave-linge
- Châssis d’un ordinateur de bureau
- Encadrement de fenêtre métallique
- Evier

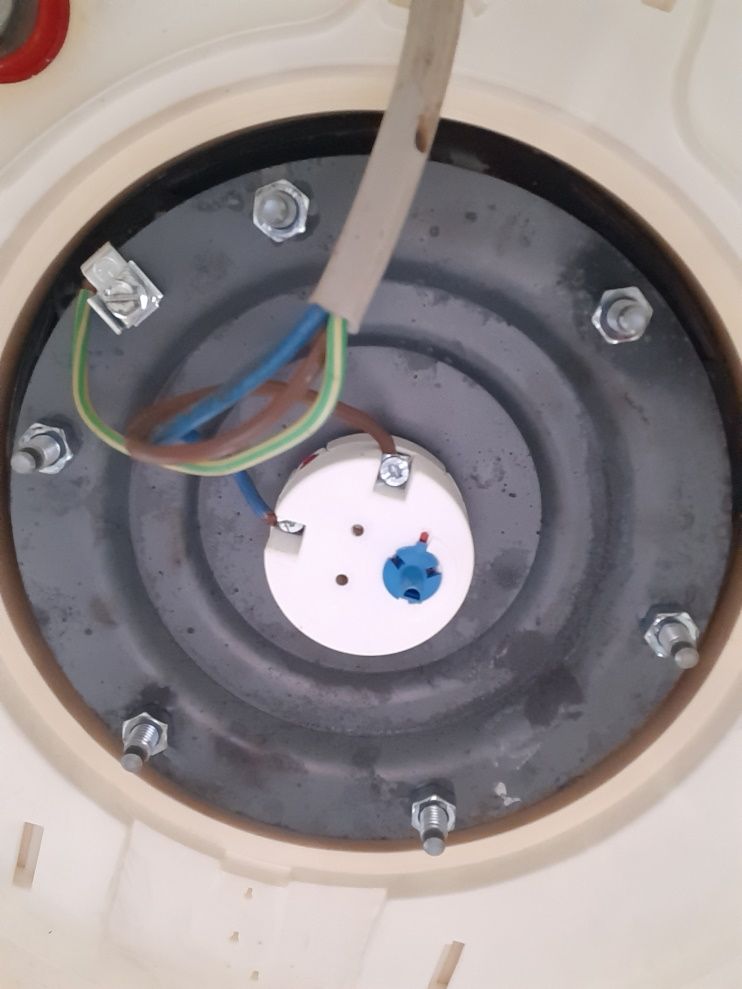

Liaison d'un chauffe-eau à la terre

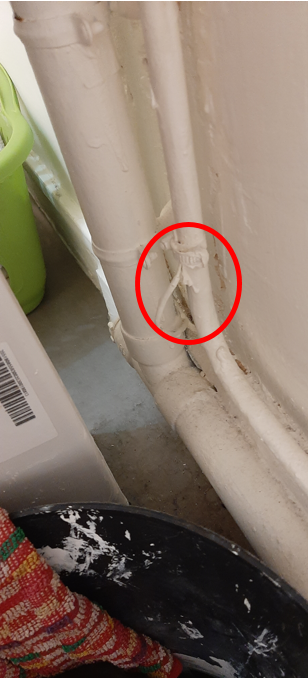

Liaison du tuyau d’un lavabo à la terre

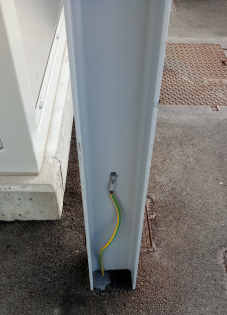

Liaison d’un poteau métallique à la terre

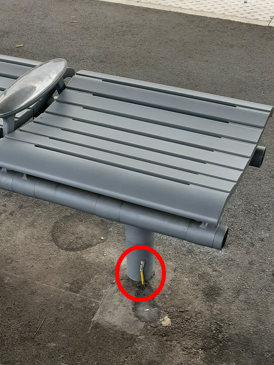

Liaison d’un banc à la terre

On relie à la terre des éléments métalliques non électriques car ils peuvent récupérer les fuites électriques venant d’ailleurs.
Sur le tableau électrique, on retrouve la barrette de terre de couleur vert et jaune.
La barrette de terre est reliée au piquet de terre. La barrette de terre concentre toutes les terres des prises, mobiliers et éléments métalliques d’une habitation.

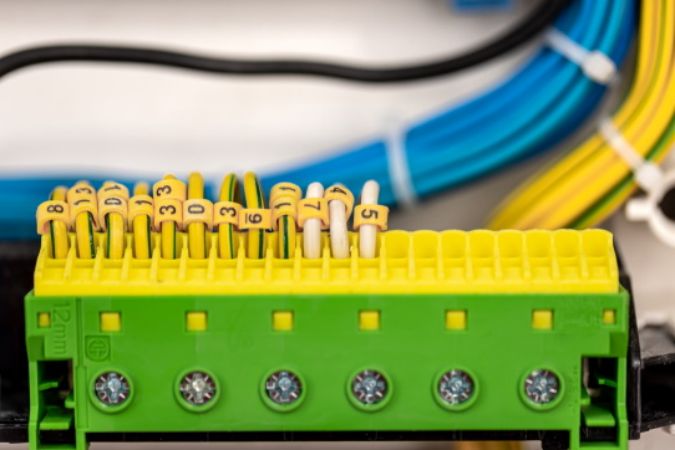

Barette de terre

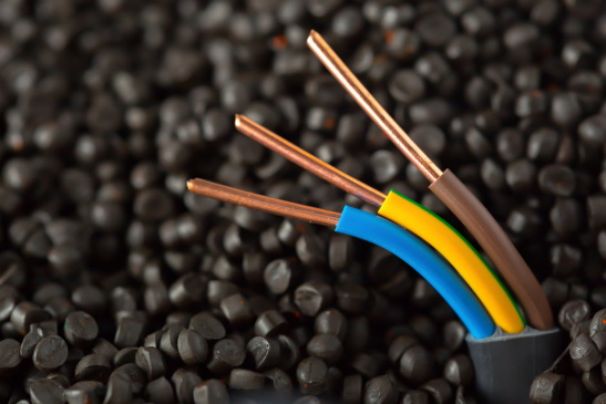

Câbles de phase, neutre et terre

La couleur du câble de terre est vert et jaune.
La couleur du câble de phase (arrivée de l’électricité) est marron, rouge ou noire.
La couleur du câble de neutre (retour de l’électricité) est bleue.

Un schéma de liaison à la terre doit être défini dès que l’on utilise une source d’électricité.

Exemples de sources d’électricité :

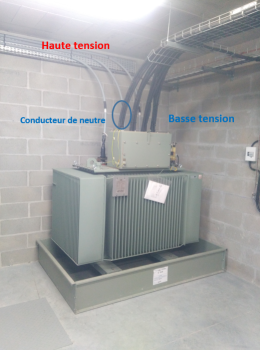

- Transformateur électrique public
- Transformateur électrique privé d’une usine
- Groupe électrogène
- Transformateur de machine-outil industrielle
- Onduleur d’alimentation des systèmes informatiques.

Les schémas de liaison à la terre sont définis sous la forme de combinaisons de lettres.
Première lettre : mode de liaison du conducteur du neutre de la source d’électricité
T = neutre relié à la terre
I = neutre isolé de la terre ou neutre impédant c’est-à-dire relié à la terre par une impédance (résistance).

Deuxième lettre : mode de liaison des masses métalliques des appareillages électriques.
T = masse reliée à la terre
N = masses reliées au neutre

Troisième lettre optionnelle :
C : neutre et terre confondus
S : neutre et terre séparés

Les différents systèmes de terre

Système de terre TT : neutre relié à la terre et masses reliées à la terre

Système de terre TNC : neutre relié à la terre et masses métalliques reliées au neutre avec neutre et terre confondus.
Système de terre TNS : neutre relié à la terre et masses métalliques reliées au neutre avec neutre et terre séparés
Système de terre TNCS : c’est un système TNC dans une première partie de l’installation et TNS dans la deuxième partie de l’installation.

Système de terre IT isolé : neutre isolé de la terre et masses métalliques reliées à la terre
Système de terre IT impédant : neutre relié à la terre par l’intermédiaire d’une impédance (résistance) et masses métalliques reliées à la terre

Définition d’impédance :
Le mot impédance est utilisé à la place du mot résistance en courant alternatif lorsque nous avons un ensemble composé de résistances, condensateurs et bobines.
