Le système de terre TNC

Le système TNC est le système le plus simple de tous. Il y a un seul câble d’arrivé de courant et le câble de retour est la terre.

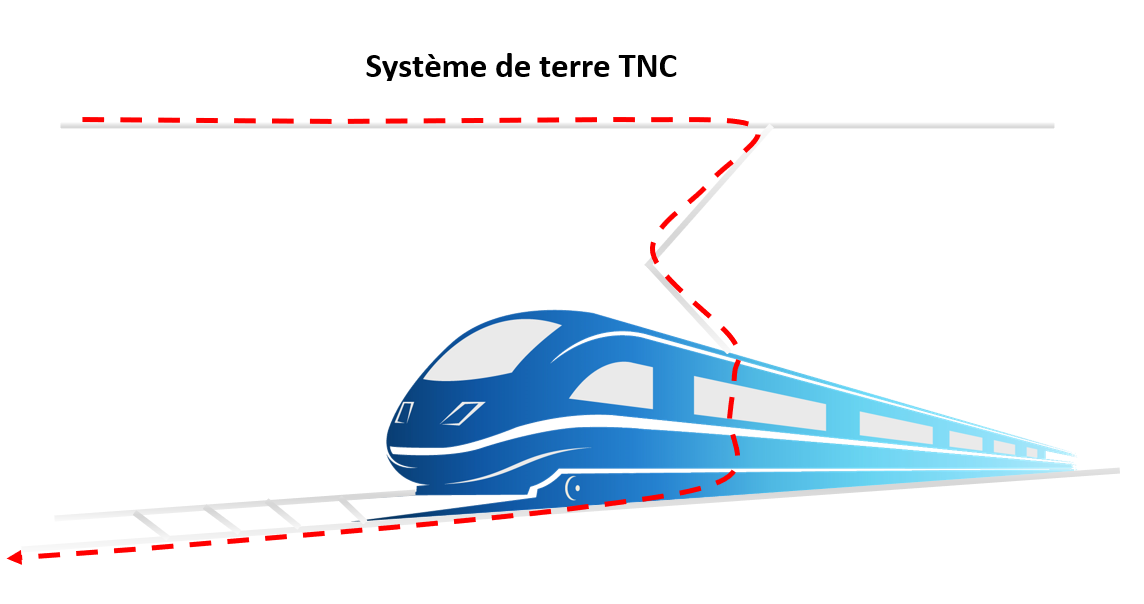

Système de terre TNC pour les trains

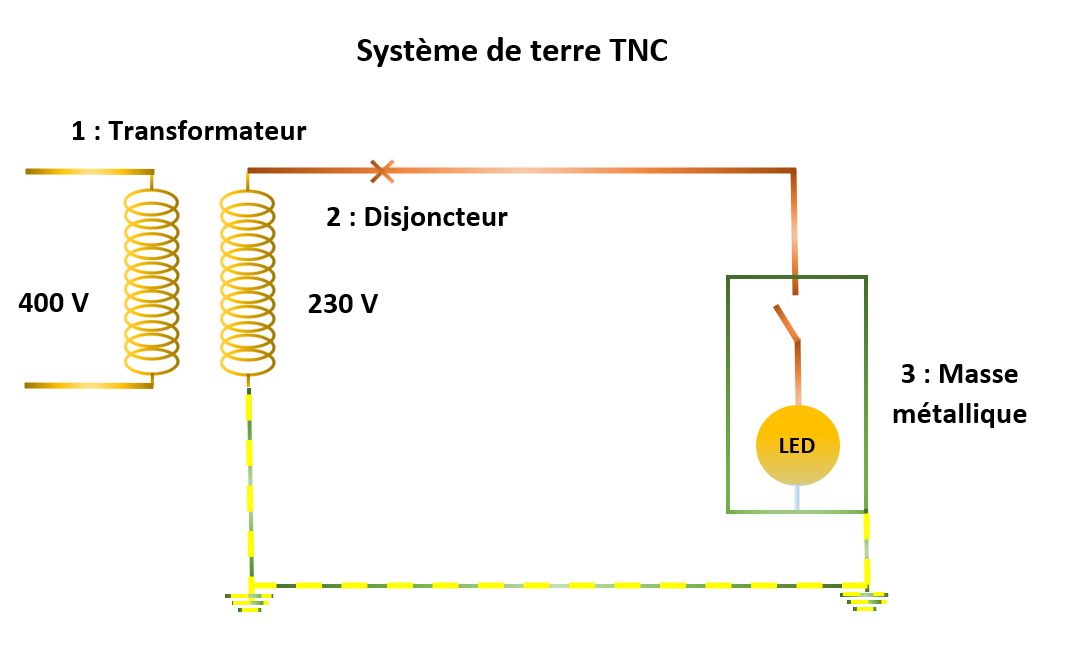

Système de terre TNC en monophasé
1 : Transformateur ; 2 : Disjoncteur ; 3 : Masse métallique

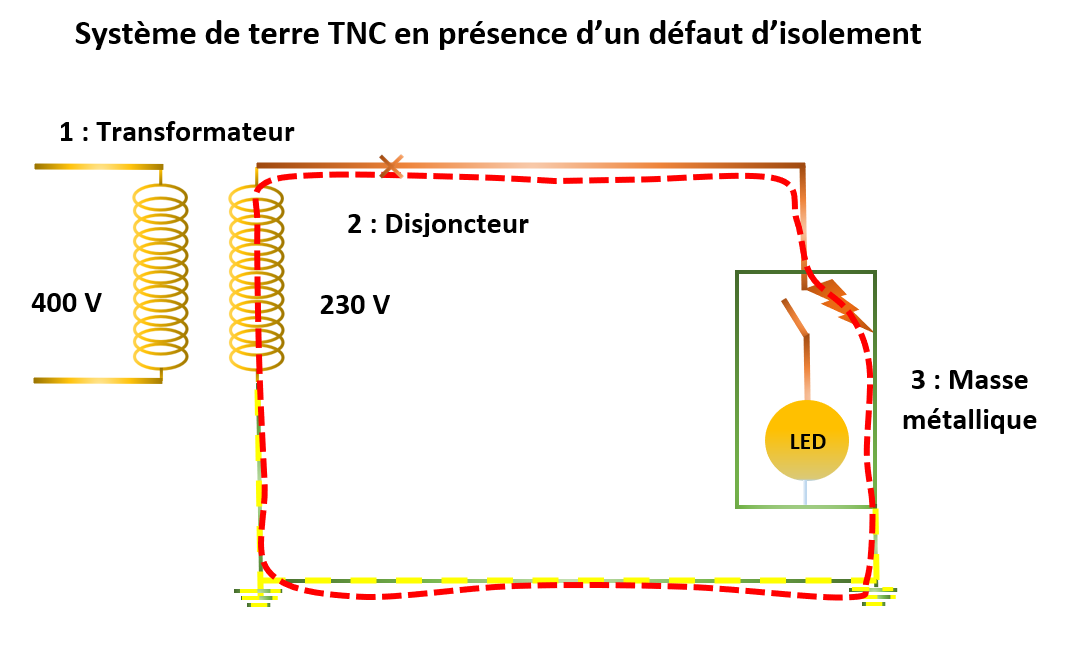

Système de terre TNC monophasé en présence d'un défaut d'isolement
1 : Transformateur ; 2 : Disjoncteur ; 3 : Masse métallique

Dans quels cas utilise t’on le système de terre TNC :
Ce système est utilisé dans le ferroviaire car on limite le nombre de câbles.
Lorsqu’il est utilisé dans l’industrie ce sera sous la forme TNCS.
La section minimale des câbles doit être de 10 mm2 pour le cuivre et 16 mm2 pour l’aluminium.
Avantages du système de terre TNC :
Son efficacité
Son coût
La limitation du nombre de câbles.

Inconvénients du système de terre TNC :
Les courants de défaut sont élevés.
Le conducteur de neutre ne peut pas être séparé lors d’une consignation
Sa mise en œuvre diffère des autres systèmes et demande pour cela une certaine maitrise.
