Les distances et zones de sécurité électriques.

Dès qu’il y a un risque électrique, on définit des zones de sécurité autour du risque.

Qu’est-ce qu’une zone à risque électrique ?
Il s’agit d’une zone électrique dangereuse. Dans cette zone une partie du corps risque de rentrer en contact direct avec de l’électricité.

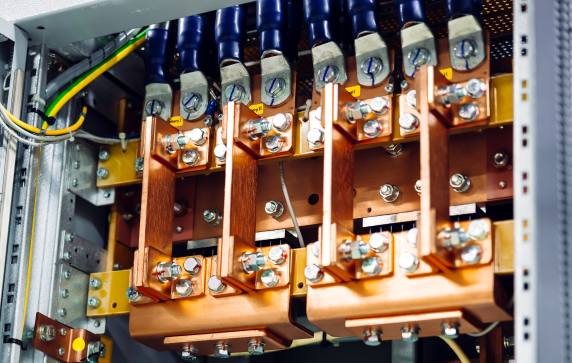

Une armoire électrique non protégée :

Des lignes électriques aériennes :

Il existe autour du risque électrique des zones et des distances de sécurité.

Quelle soit la zone, il faut :
- Porter des vêtements qui couvrent bras et jambes
- Ne pas porter de bijoux et objets métalliques sur soit
- Ne pas utiliser de projection d'eau

Définitions :
DMA = Distance Minimale d’Approche
DLVR = Distance Limite de Voisinage Renforcé
DLVS = Distance Limite de Voisinage Simple
DLI = Distance Limite d’Investigation

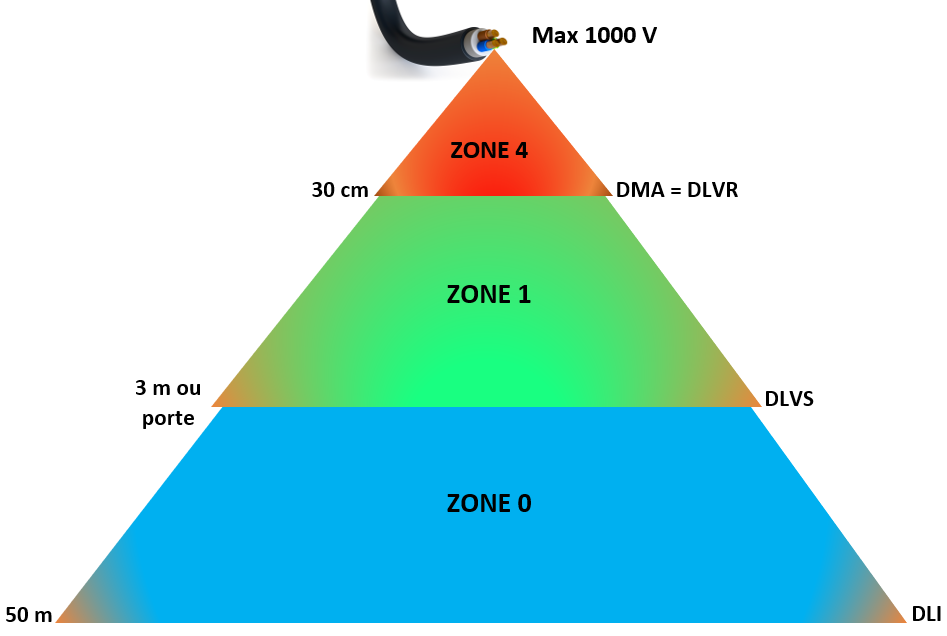

Zone 4 :
Il s’agit de la zone la plus proche du risque.
Dans cette zone il faut porter des gants isolants électriques et un casque avec écran facial.
Pour travailler dans cette zone, il est nécessaire d’être formé au risque électrique et avoir une habilitation électrique avec l’option qui permet de travailler à proximité du risque.
La limite supérieure de cette zone est 30 cm.

Zone 1 :
Dans cette zone il faut être formé au risque électrique et avoir une habilitation électrique.
Dans le zone 1, on doit avoir des mouvements précis.
Dans la zone 1, on doit ne doit pas utiliser d’eau et on doit éviter les nuages de poussière.
Dans la zone 1, on doit empêcher les personnes non habilitées de s’approcher.
Il est fortement conseillé d’utiliser un balisage de cette zone.

Zone 0 :
Dans cette zone il n’est pas nécessaire de posséder une habilitation électrique.
Dans la zone 0 on doit gérer le risque électrique :
- Surveillance des travailleurs
- Informations sur le risque électrique
- Pancartes pour signaler la présence du risque électrique

On retrouve en haute tension les zones 0 et 1.

Les zones propres à la haute tension sont :

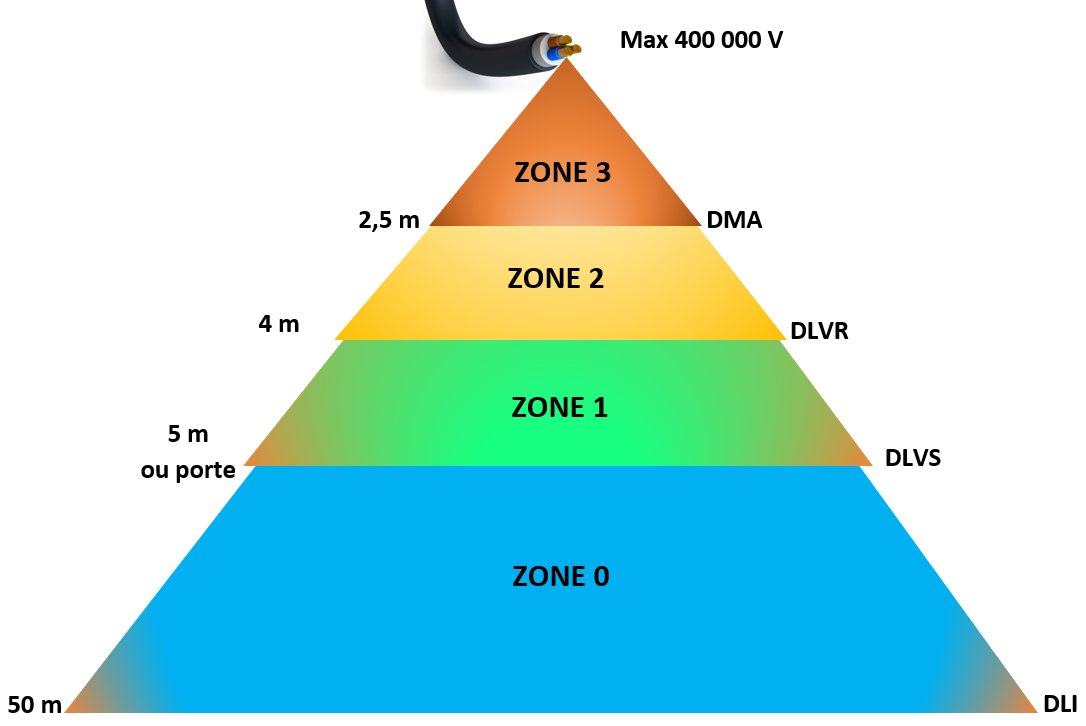

Zone 3 :
Cette zone existe uniquement en haute tension.
Cette zone est interdite car il y a risque d’arc électrique dans l’air.
On parle d’amorçage.

La limite supérieure de cette zone s’appelle la DMA = Distance Minimale d’approche et se calcule à l’aide de la formule suivante :

DMA en cm = 50 cm + (kV / 2)
Arrondir le résultat à la dizaine supérieure

Exemple de DMA pour 400 000 V :
DMA = 50 cm +(400/2) = 250 cm

Zone 2 :
Cette zone existe uniquement en haute tension.
Il s’agit d’une zone à risque et tous les équipements de protection individuelle sont obligatoires pour travailler dans cette zone.

Questions sur les distances et zones de sécurité électriques

1 - Quelles sont les zones pour lesquelles il faut une habilitation électrique ?
- Hors zone
- Zone 0
- Zone 1
- Zone 2
- Zone 3
- Zone 4

2 - Dans quelles zones est-il obligatoire d’utiliser des équipements de protection individuelle électrique ?
- Hors zone
- Zone 0
- Zone 1
- Zone 2
- Zone 3
- Zone 4

3 - Quel est le nom de la zone électrique la plus proche autour d’une prise électrique protégée ?
- Hors zone
- Zone 0
- Zone 1
- Zone 2
- Zone 3
- Zone 4

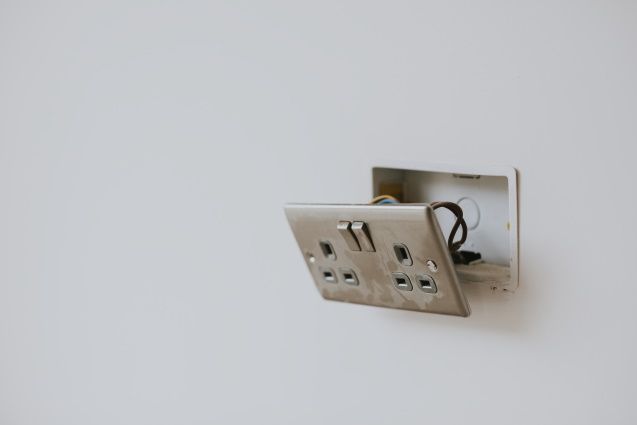

4 - Quel est le nom de la zone électrique la plus proche autour d’une prise électrique endommagée ?
- Hors zone
- Zone 0
- Zone 1
- Zone 2
- Zone 3
- Zone 4

5 - Quelle est la limite de la zone 4 ?
- 30 cm
- 3 m
- 50 m

6 - Quelle est la limite de la zone 1 en basse tension ?
- 30 cm
- 3 m
- 50 m

7 - Quelle est la limite de la zone 0 ?
30 cm
3 m
50 m

8 - Quelle est la limite de la zone 1 pour une tension de 20 000 V ?
- 1 m
- 2 m
- 3 m
- 4 m
- 5 m

9 - Quelle est la limite de la zone 2 pour une tension de 20 000 V ?
- 1 m
- 2 m
- 3 m
- 4 m
- 5 m

10 - Quelle est la limite de la zone 1 pour une tension de 400 000 V ?
1 m
2 m
3 m
4 m
5 m

11 - Quelle est la limite de la zone 2 pour une tension de 400 000 V ?
- 1 m
- 2 m
- 3 m
- 4 m
- 5 m

12 - Calculer les distances d’amorçage pour les tensions suivantes :
- 20 000 V
- 63 000 V
- 90 000 V
- 225 000 V
- 400 000 V

Réponses

1 - Quelles sont les zones pour lesquelles il faut une habilitation électrique ?
- Zone 1
- Zone 2
- Zone 3
- Zone 4

2 - Dans quelles zones est-il obligatoire d’utiliser des équipements de protection individuelle électrique ?
- Zone 2
- Zone 3
- Zone 4

3 - Quel est le nom de la zone électrique la plus proche autour d’une prise électrique protégée ?
- Hors zone

4 - Quel est le nom de la zone électrique la plus proche autour d’une prise électrique endommagée ?
- Zone 4

5 - Quelle est la limite de la zone 4 ?
- 30 cm

6 - Quelle est la limite de la zone 1 en basse tension ?
- 3 m

7 - Quelle est la limite de la zone 0 ?
50 m

8 - Quelle est la limite de la zone 1 pour une tension de 20 000 V ?
- 3 m

9 - Quelle est la limite de la zone 2 pour une tension de 20 000 V ?
- 2 m

10 - Quelle est la limite de la zone 1 pour une tension de 400 000 V ?
- 5 m

11 - Quelle est la limite de la zone 2 pour une tension de 400 000 V ?
- 4 m

12 - Calculer les distances d’amorçage pour les tensions suivantes :
- 20 000 V : 60 cm
- 63 000 V : 90 cm
- 90 000 V : 1 m
- 225 000 V : 1,70 m
- 400 000 V : 2,5 m
