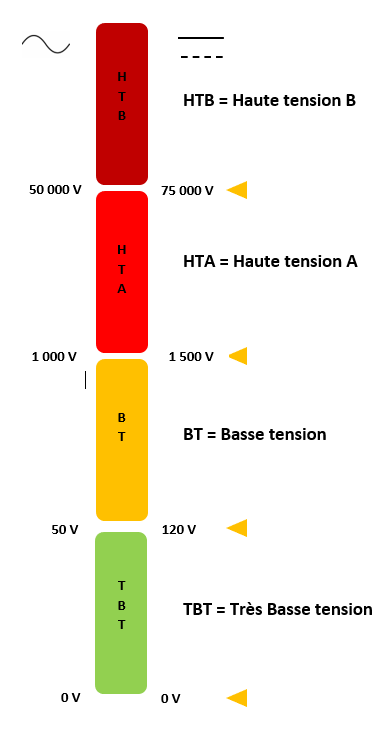

Les domaines de tension

TBT = Très Basse Tension
BT = Basse Tension
HTA = Haute Tension A
HTB = Haute Tension B

Très basse tension

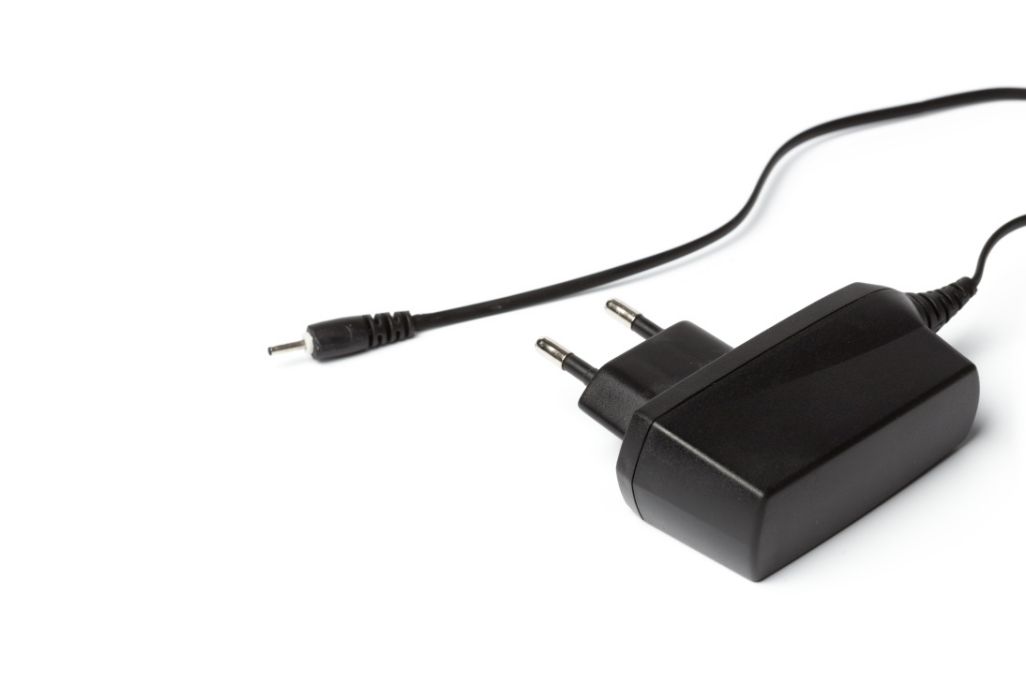

Chargeur électrique
Prise de branchement : courant alternatif 230 V.
Sortie : courant continu entre 5 et 20 V.

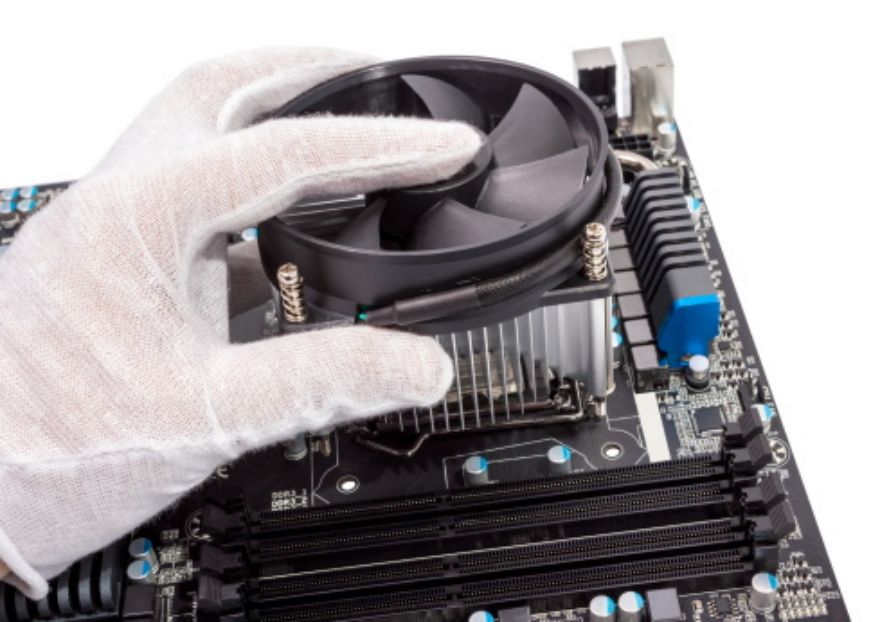

Ordinateur
Prise de branchement :
courant alternatif 230 V.
Dans l’ordinateur :
Courant continu 5 V environ

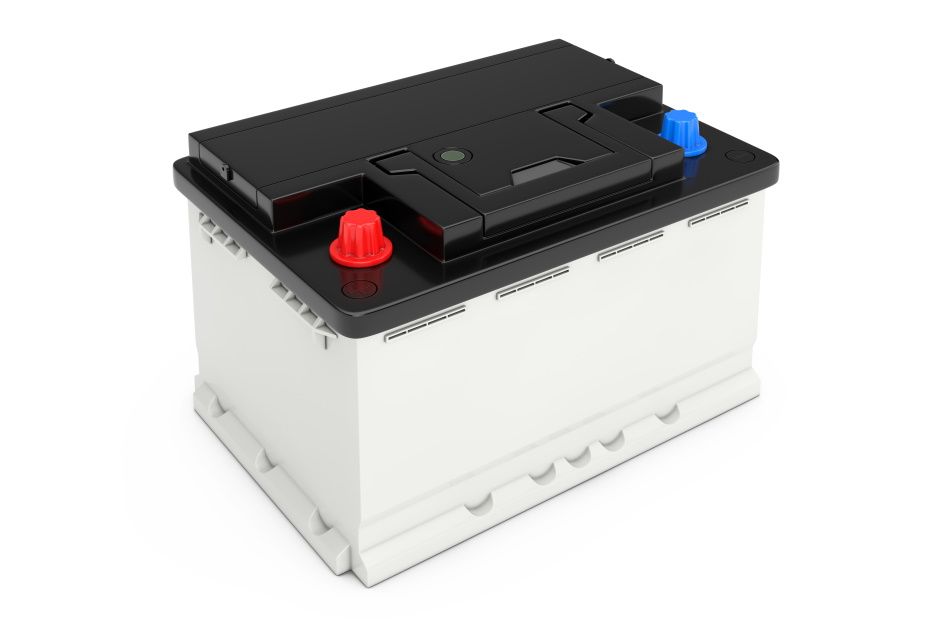

Batterie
Courant continu 12 V.

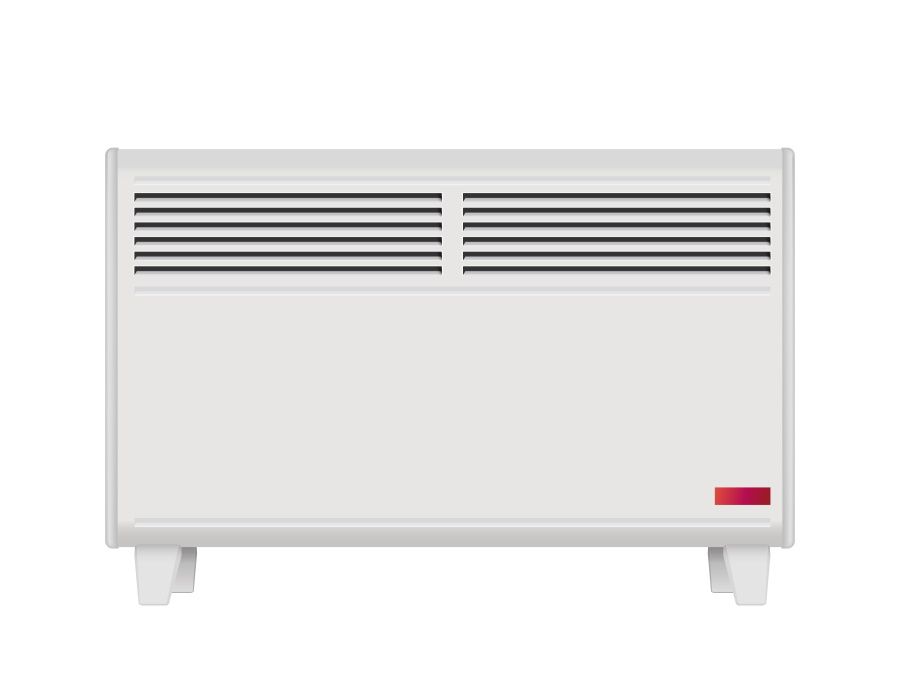

Radiateur électrique
Courant alternatif 230 V

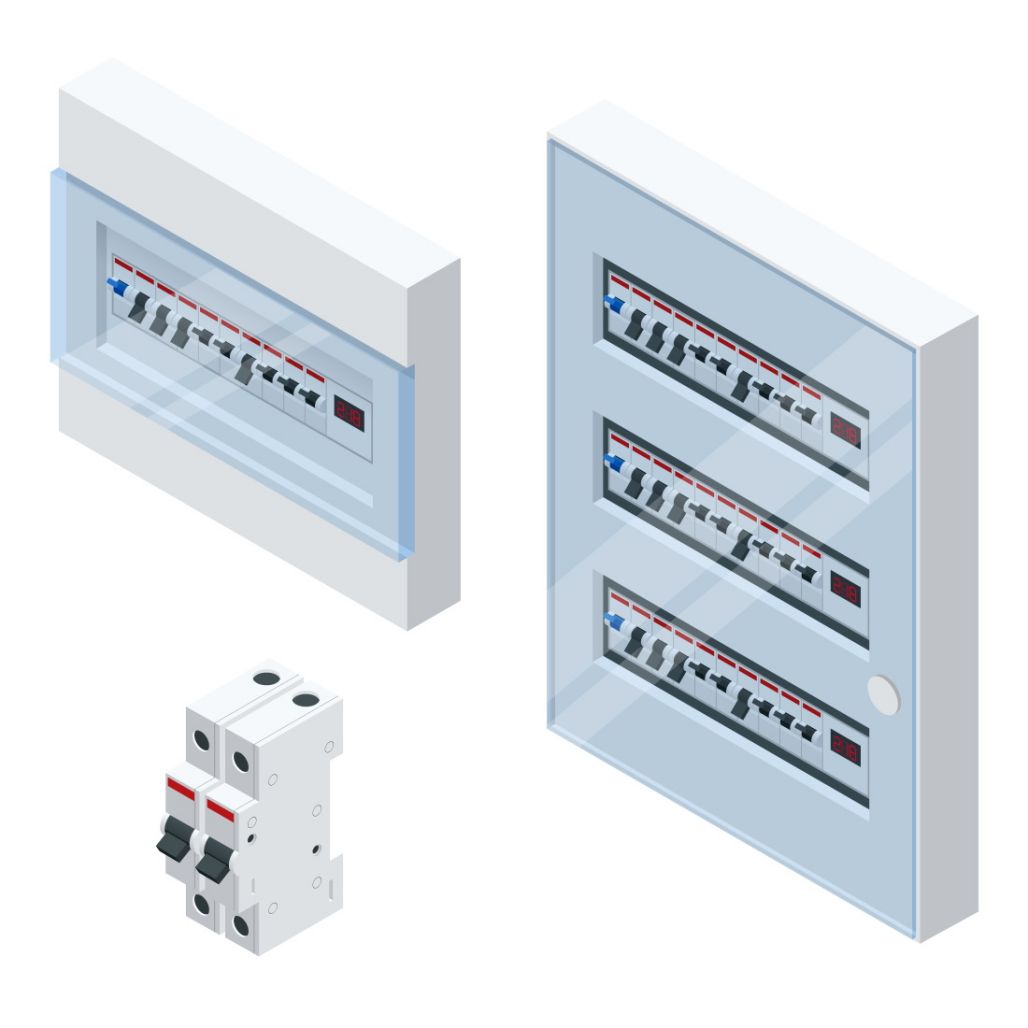

Tableau électrique de maison
Courant alternatif 230 V

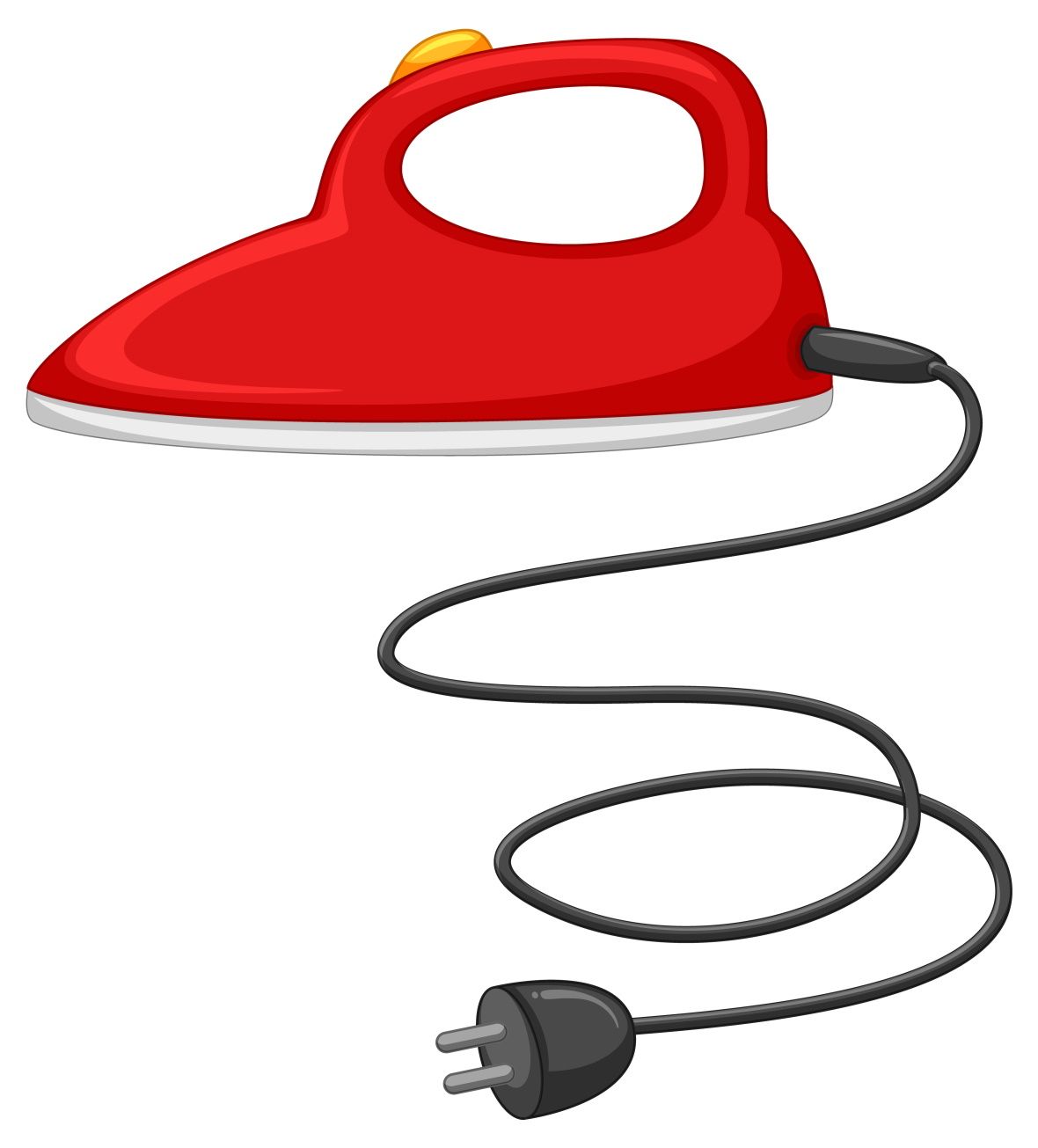

Fer à repasser
Courant alternatif 230 V

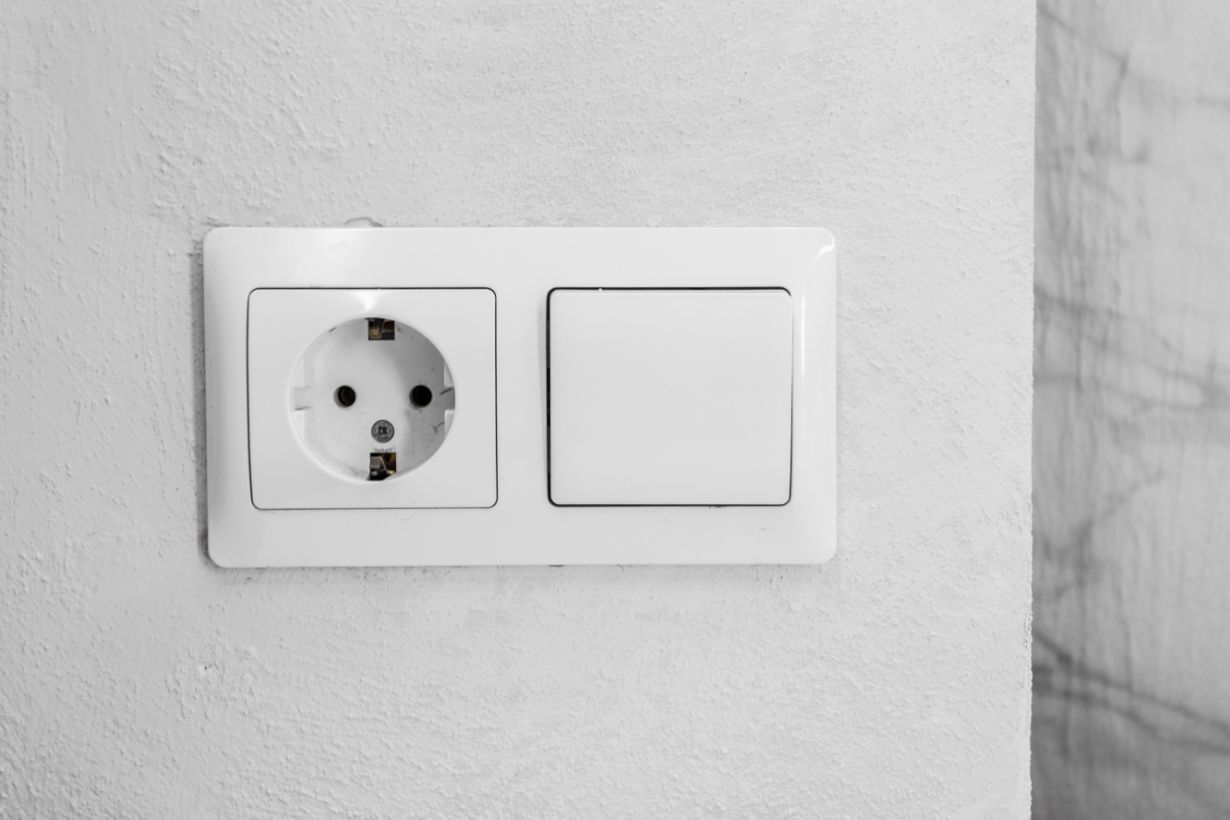

Prises et interrupteurs
Courant alternatif 230 V

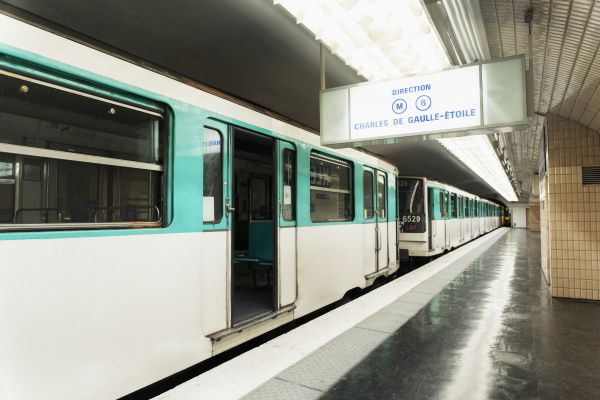

Métro
Courant continu 750 V en France

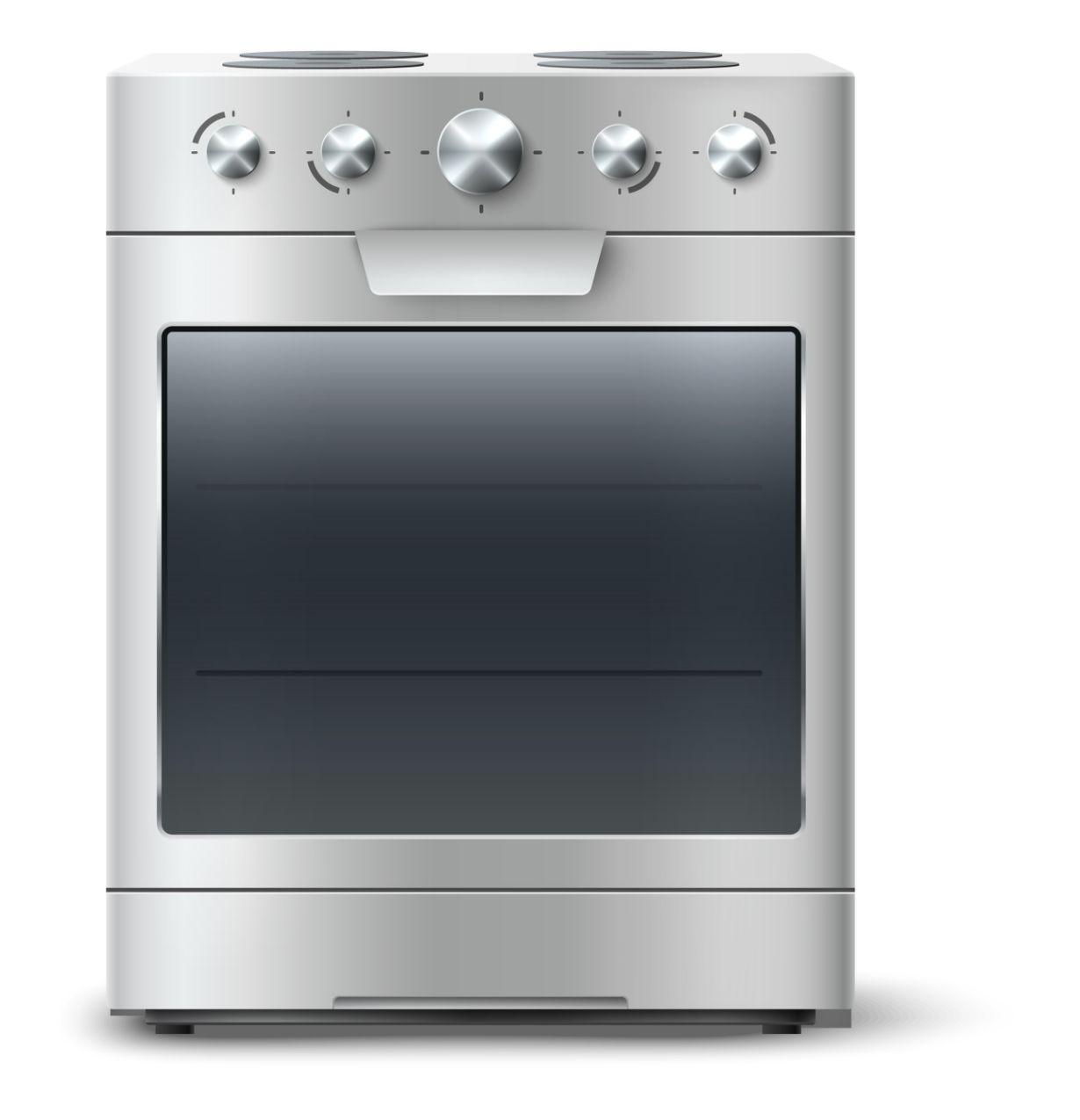

Cuisinière électrique
Courant alternatif 230 V ou 400 V

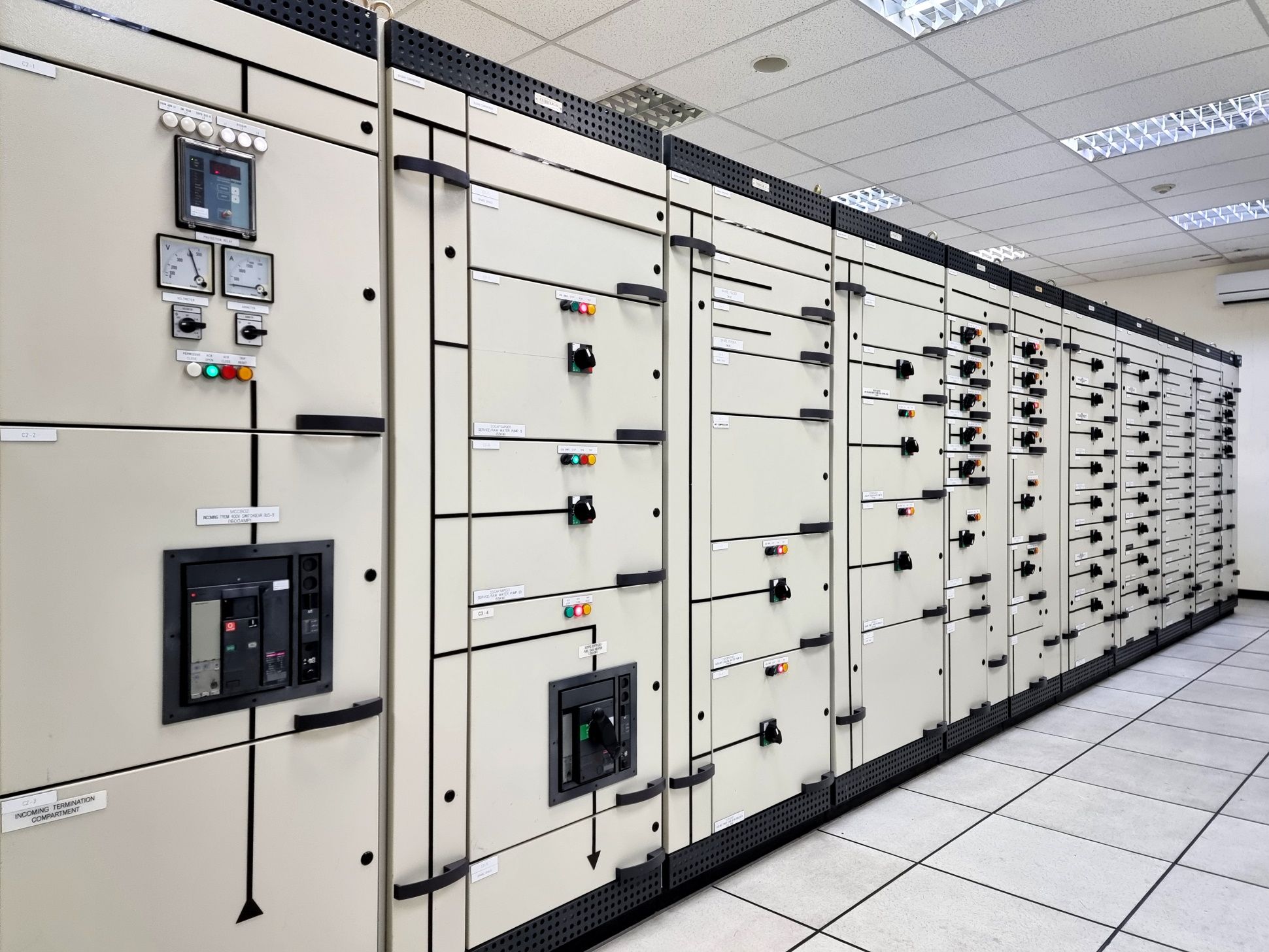

Tableau général basse tension (TGBT) d’une entreprise ou d’un Datacenter
Courant alternatif 230 V et 400 V

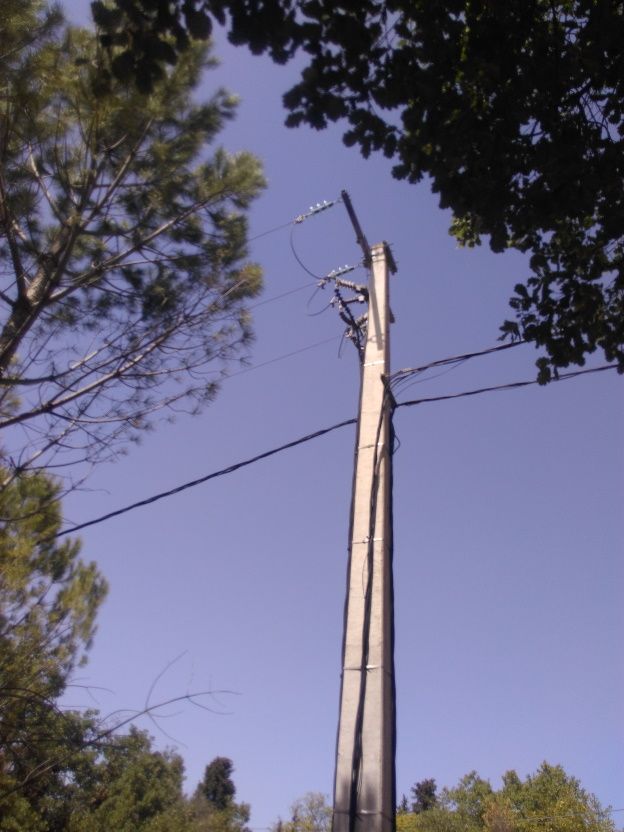

Haute tension HTA

Lignes électriques 20 000 V alternatif.
Le nombre d’intervalles entre les isolateurs en verre permet de connaitre approximativement la tension : un intervalle correspond à 10 000 V.
S’il y a 3 isolateurs, on a deux intervalles,
soit 20 000 V

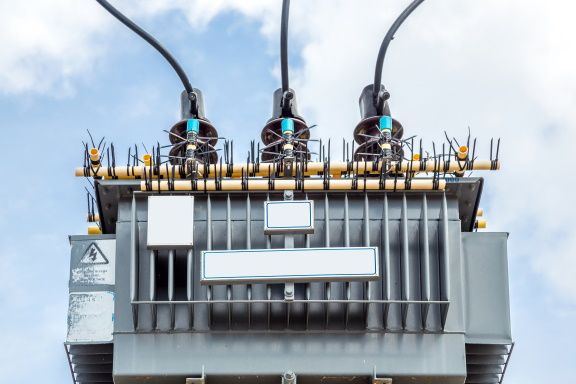

Transformateur
Entrée du transformateur : 20 000 V alternatif
Sortie du transformateur : 230 V et 400 V alternatif

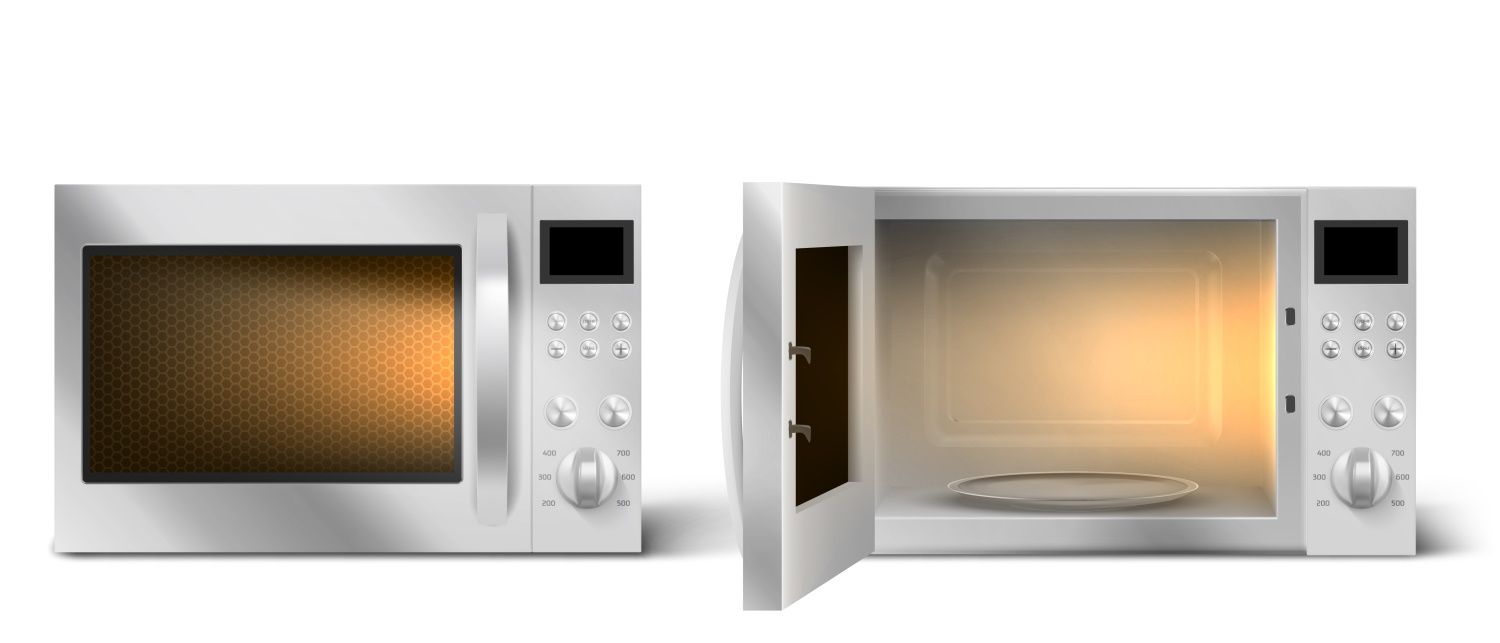

Four micro-ondes
Courant alternatif 230 V au niveau de la prise électrique
4 000 V environ à l’intérieur du micro-onde.

Train grande vitesse
Courant alternatif 25 000 V

Haute tension HTB

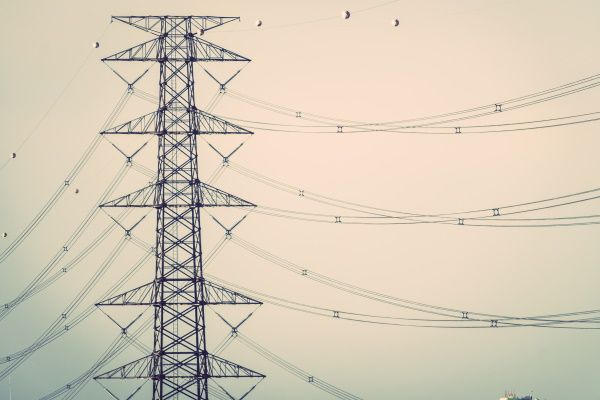

Grandes lignes haute tension en courant alternatif :
Les tensions standards sont 63 000 V, 90 000 V, 225 000 V, 400 000 V.
Dans le monde il peut avoir 1 million de volts.

Le courant alternatif est produit et transporté par les fournisseurs d’énergie. Le courant alternatif est le courant brut.
Lorsque nous devons faire du travail de précision, on utilise le courant continu. Le courant continu est utilisé dans les ordinateurs, les téléphones, et tout appareil électronique.
Pour avoir du courant continu, il faut convertir le courant alternatif en courant continu avec les chargeurs électriques de téléphones ou d’ordinateurs.

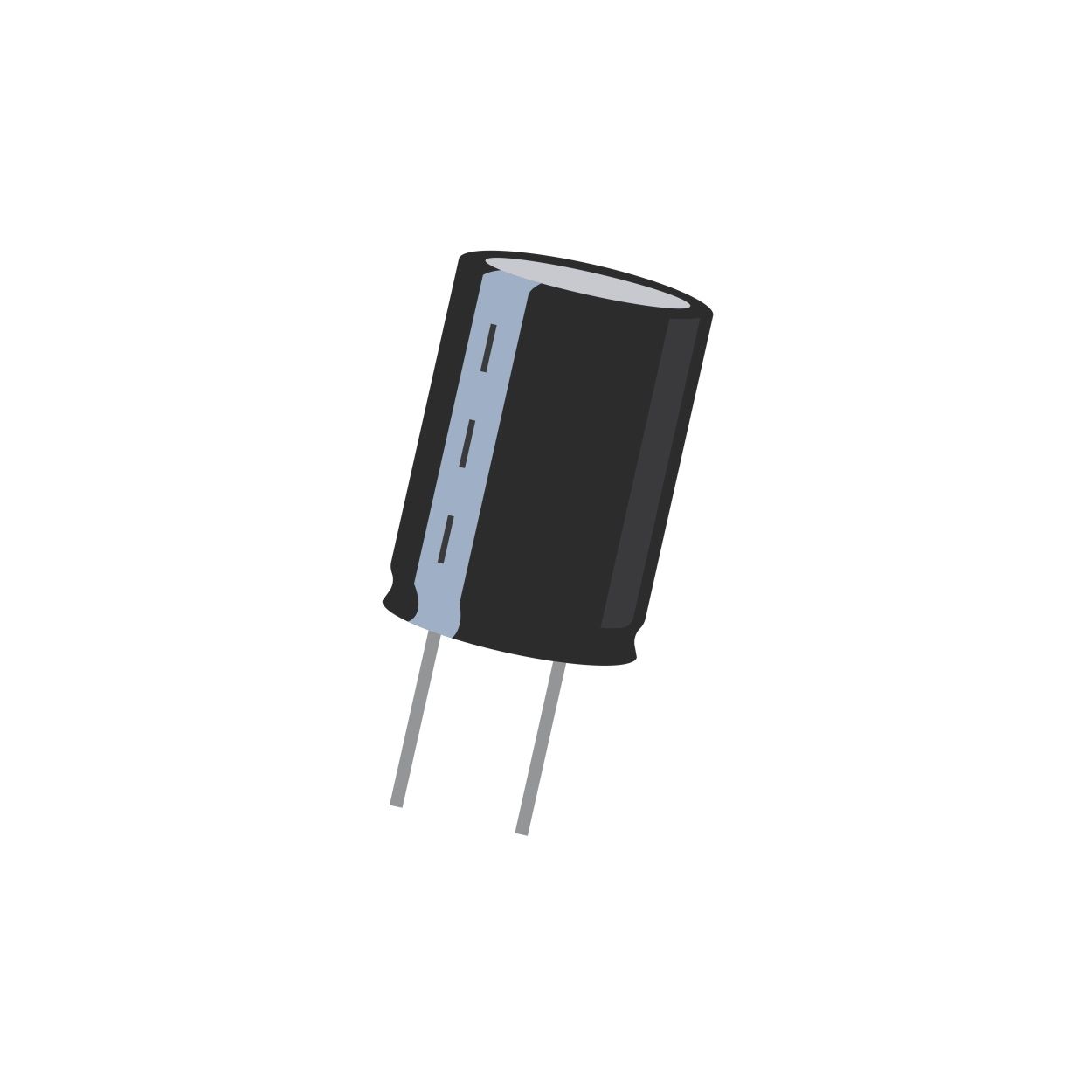

Il faut noter que dans de nombreux appareils électriques, l’électricité reste stockée même si l’appareil n’est plus branché. Les composants qui stockent l’électricité sont des condensateurs.

Pour cela, lorsque l’on doit nettoyer un four micro-onde, il faut débrancher l’appareil et attendre au moins 30 minutes avant de commencer le nettoyage. Il est même conseillé de débrancher le four micro-ondes la veille.

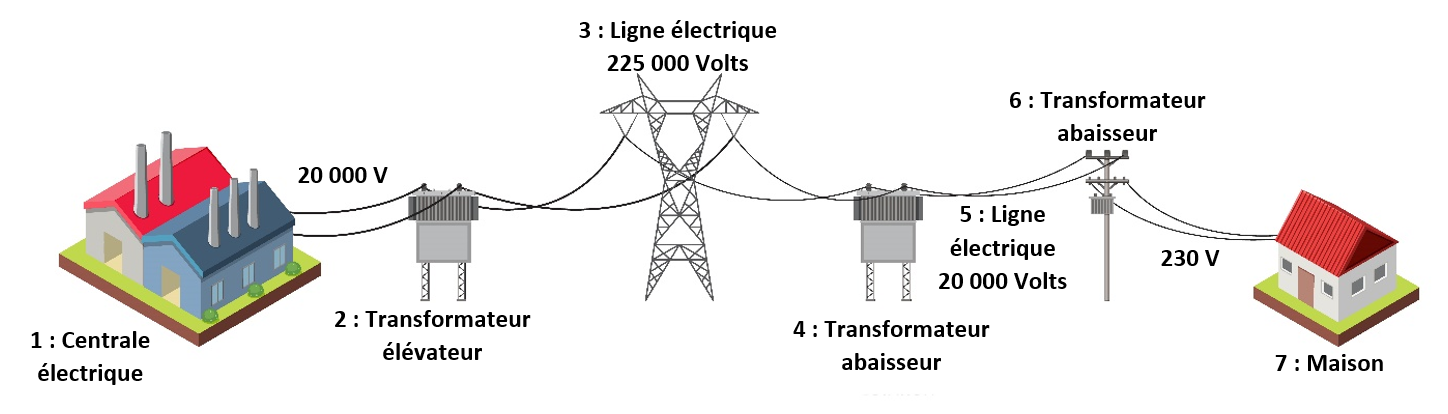

La haute tension est utilisée pour le transport d’électricité

1 : Centrale électrique
2 : Transformateur élévateur pour transformer 20 000 V en 225 000 V
3 : Ligne électrique 225 000 V
4 : Transformateur abaisseur pour transformer 225 000 V en 20 000 V
5 : Ligne électrique 20 000 V
6 : Transformateur abaisseur pour transformer 20 000 V en 230 V
