Le tableau électrique

Le rôle d’un tableau électrique est de protéger contre les défauts suivants :
- Surcharge (trop d’appareils branchés)
- Court-circuit = contact entre phase et neutre
- Défaut d’isolement (fuite à la terre) à cause d’un fil dénudé à l’intérieur d’un appareil électrique.

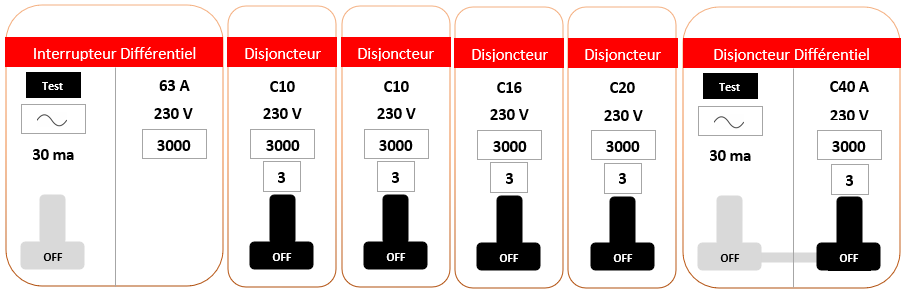

Voici un exemple de tableau électrique de maison :

L’interrupteur différentiel

Le rôle de l’interrupteur différentiel est la protection des personnes.
L’interrupteur différentiel analyse en permanence la différence entre le courant qui arrive et le courant qui retourne.

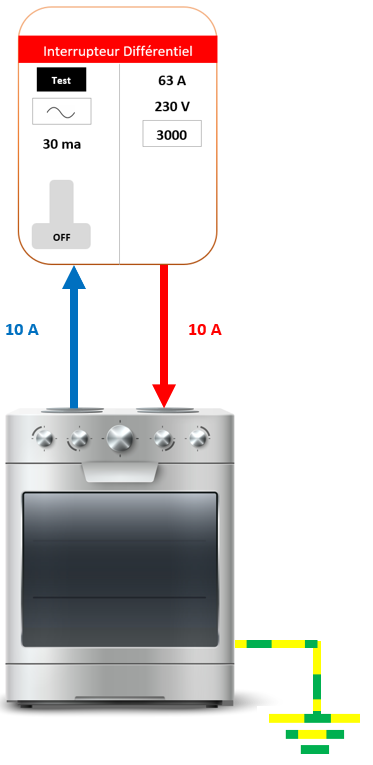

Si un appareil consomme 10 A, il y a autant d’ampères qui arrivent vers l’appareil que d’ampère qui repartent de l’appareil électrique :

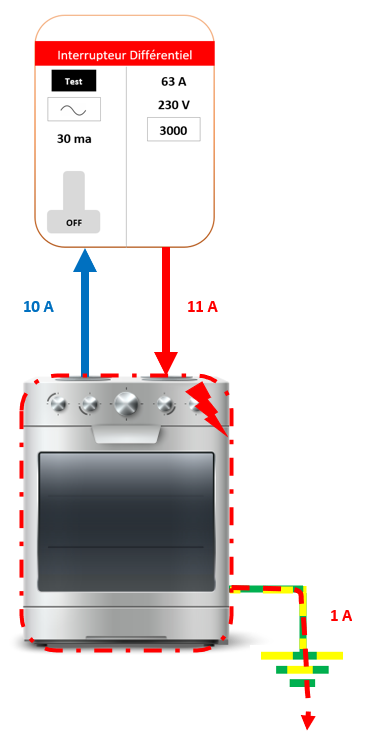

Lorsqu’un défaut d’isolement apparait à l’intérieur de l’appareil, il y a une fuite à la terre et la quantité d’ampères qui arrive vers l’appareil est différente de la quantité d’ampères qui retourne. Une fuite à la terre comme une fuite d’eau engendre une surconsommation d’électricité.

Le disjoncteur

Le rôle du disjoncteur est la protection incendie.
Lorsque l’intensité en ampère devient trop élevée, le disjoncteur coupe le circuit.

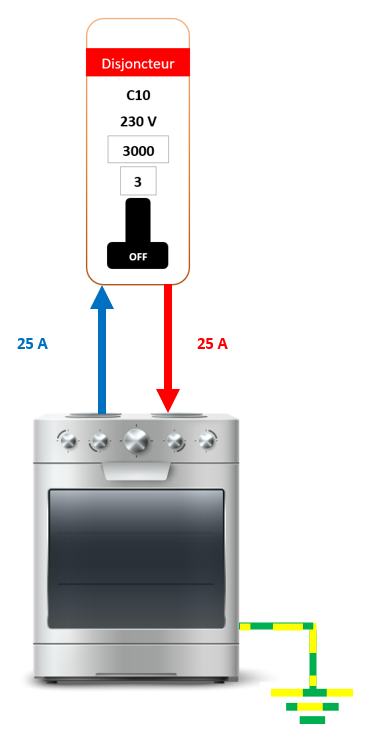

Cas de la surcharge

L’appareil branché consomme une intensité en ampères qui dépasse le calibre du disjoncteur. Le disjoncteur détecte le problème et coupera au bout d’un certain temps qui peut atteindre plusieurs minutes.

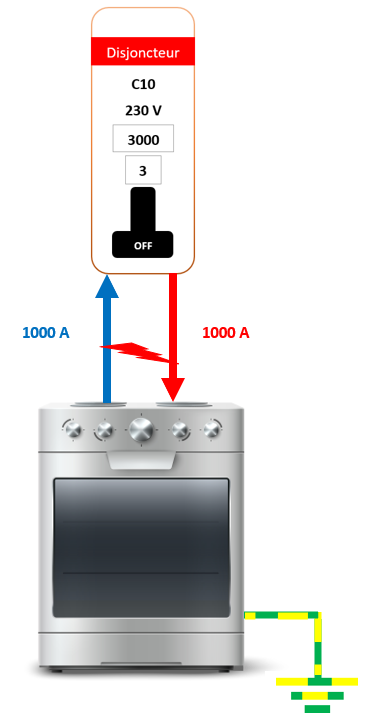

Cas du court-circuit

Les fils de phase et de neutre sont connectés ensemble et cela entraine une consommation très élevée d’ampères. Le disjoncteur détecte le problème et doit couper le plus rapidement possible.

Protection complète

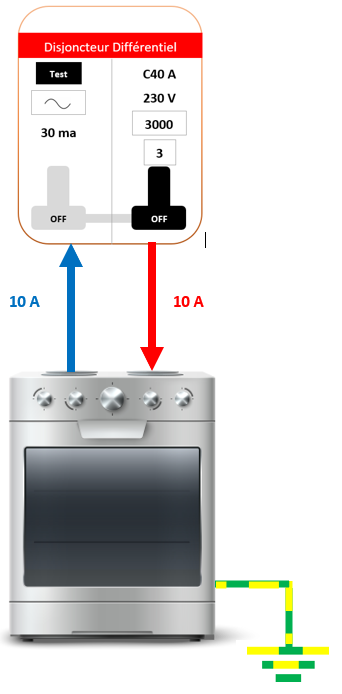

Pour assurer une protection complète il faut soit un combiné disjoncteur différentiel :

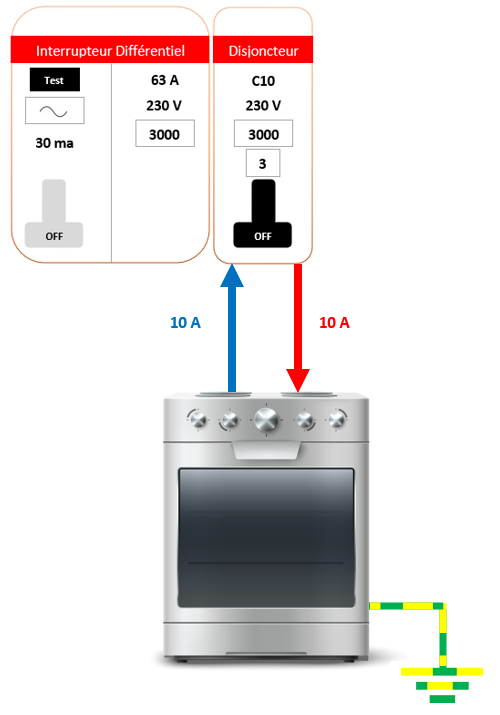

Soit un interrupteur différentiel associé à un disjoncteur

Questions sur les disjoncteurs et différentiels

1 - Quels sont les appareils qui protègent contre les surcharges ?
- Disjoncteur
- Interrupteur différentiel
- Disjoncteur différentiel

2 - Quels sont les appareils qui protègent contre les courts-circuits ?
- Disjoncteur
- Interrupteur différentiel
- Disjoncteur différentiel

3 - Quels sont les appareils qui protègent contre les défauts d’isolement (fuite à la terre) ?
- Disjoncteur
- Interrupteur différentiel
- Disjoncteur différentiel

4 - Dans quel cas la coupure du disjoncteur est rapide ?
- Surcharge
- Court-circuit

5 - Désignez les protections pour assurer une protection complète ?
- Interrupteur différentiel et disjoncteur
- Combiné disjoncteur différentiel
- Disjoncteur
- Interrupteur différentiel

Réponses

1 - Quels sont les appareils qui protègent contre les surcharges ?
- Disjoncteur
- Disjoncteur différentiel

2 - Quels sont les appareils qui protègent contre les courts-circuits ?
- Disjoncteur
- Disjoncteur différentiel

3 - Quels sont les appareils qui protègent contre les défauts d’isolement (fuite à la terre) ?
- Interrupteur différentiel
- Disjoncteur différentiel

4 - Dans quel cas la coupure du disjoncteur est rapide ?
- Court-circuit

5 - Désignez les protections pour assurer une protection complète ?
- Interrupteur différentiel et disjoncteur
- Combiné disjoncteur différentiel
