Dans un circuit électrique avec batterie le courant électrique part de la borne + de la batterie, va jusqu'à une ampoule par exemple et repart vers la borne - de la batterie.
Dans un circuit électrique de maison, le courant électrique arrive par le câble de phase (couleur rouge, noir, marron) vers le lave-linge par exemple et ressort du lave-linge par le câble de neutre (couleur bleue).
En fonctionnement normal, la quantité d'Ampères qui arrive est égale à la quantité d'Ampères qui repart.
Il existe 4 principaux types de défauts électriques :
Les surcharges
Les court-circuit
Les défauts d’isolement
Les surtensions
Une surcharge se produit lorsque l’on branche trop d’appareils électriques.
Une surcharge peut provoquer un incendie.
Un court-circuit se produit lorsque :

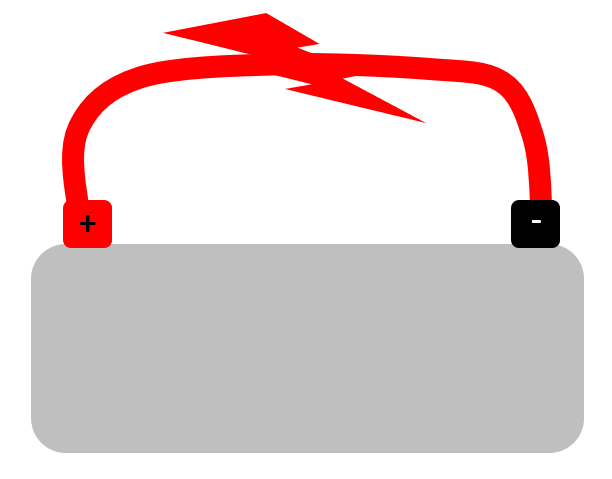

La borne + et la borne – d’une batterie sont directement en contact.

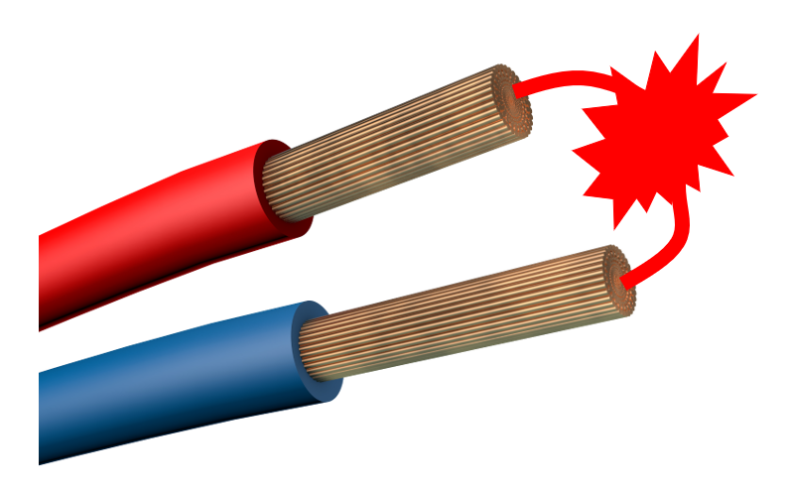

La phase et le neutre d’un circuit électrique sont directement en contact.
Lors d’un court-circuit, le courant électrique n’est plus freiné et peut atteindre plusieurs milliers d’ampères. Lors d’un court-circuit, la température peut atteindre très rapidement plusieurs milliers de degrés. Il y fusion du métal et projection de particules métalliques à haute température.

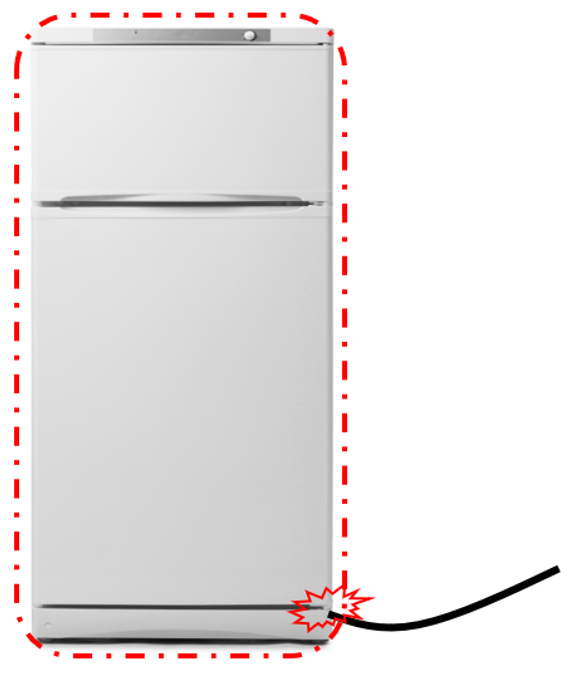

Un défaut d’isolement se produit lorsqu’un câble dénudé entre en contact avec la carcasse métallique d’un appareil électrique. L’appareil devient alors dangereux.
La surtension provient essentiellement de la foudre. Il est conseillé de débrancher tous les appareils électriques en cas d’orage.
Si la foudre tombe à 100 m de votre habitation, cela va engendrer environ 25 000 Volts sur votre tableau électrique.
Déterminez dans chaque cas, de quel type de défaut il s’agit.
1 - Phase et neutre connectés ensemble
- Surcharge
- Court-circuit
- Défaut d’isolement
- Pas de défaut
2 - Je branche un appareil de 5 000 W sur une prise de 16 A
- Surcharge
- Court-circuit
- Défaut d’isolement
- Pas de défaut
3 - Je branche trois appareils de 500 W sur une prise de 16 A
- Surcharge
- Court-circuit
- Défaut d’isolement
- Pas de défaut
4 - Un câble de phase est dénudé et touche le châssis du lave-linge
- Surcharge
- Court-circuit
- Défaut d’isolement
- Pas de défaut
5 - Un câble de neutre est dénudé et touche le châssis du lave-linge
- Surcharge
- Court-circuit
- Défaut d’isolement
- Pas de défaut
6 - Une miette de pain établit un contact entre la phase et la carcasse du grille-pain
- Surcharge
- Court-circuit
- Défaut d’isolement
- Pas de défaut
7 - De l’eau est renversée sur le fer à repasser
- Surcharge
- Court-circuit
- Défaut d’isolement
- Pas de défaut
8 - Un volet roulant est coincé et force
- Surcharge
- Court-circuit
- Défaut d’isolement
- Pas de défaut
9 - La foudre tombe côté d’une maison
- Surcharge
- Surtension
Réponses
1 - Phase et neutre connectés ensemble
- Court-circuit
2 - Je branche un appareil de 5 000 W sur une prise de 16 A
- Surcharge
3 - Je branche trois appareils de 500 W sur une prise de 16 A
- Pas de défaut
4 - Un câble de phase est dénudé et touche le châssis du lave-linge
- Défaut d’isolement
5 - Un câble de neutre est dénudé et touche le châssis du lave-linge
- Défaut d’isolement
6 - Une miette de pain établit un contact entre la phase et la carcasse du grille-pain
- Défaut d’isolement
7 - De l’eau est renversée sur le fer à repasser
- Court-circuit
- Défaut d’isolement
8 - Un volet roulant est coincé et force
- Surcharge
9 - La foudre tombe côté d’une maison
- Surtension
